ออกแบบห้องทดสอบ EMC Anechoic Chamber แบบ Turnkey | KABUKI IE
บริการให้คำปรึกษาและโซลูชันงานอุตสาหกรรมครบวงจร | โทร: +66 (0)2-077-6934
บริการที่ 9 • KABUKI IE TURNKEY ISO/IEC 17025 • CISPR 16-1-4 100% BRAND-AGNOSTIC

Turnkey EMC Laboratory: สถาปัตยกรรมห้องทดสอบและบูรณาการเครื่องมือวัด EMC แบบเบ็ดเสร็จครบวงจร

Master EPC Integrator อิสระ ผสานห้อง Anechoic Chamber สากลเข้ากับเครื่องมือวัด EMI/EMS ชั้นนำระดับโลกทุกค่าย (R&S, Keysight, EMCPIONEER, Schwarzbeck, NoiseKen) วางผัง 3 โซน ติดตั้ง สอบเทียบ และตรวจรับรองผล จบครบในสัญญาเดียว

> 100 dB
Shielding (10k–40GHz)
NSA ±4 dB
Quiet Zone / sVSWR < 6dB
4–6 เดือน
ลดเวลาประสานงาน 100%
EMC CHAMBER ARCHITECTURE HUD
NSA ±4 dB CERTIFIED
EMC Anechoic Chamber & Shielded Room Architecture
Semi-Anechoic Chamber 3m / 10m CISPR 16-1-4
1. โครงสร้างห้อง: SAC/FAR บุ Ferrite Tiles & Pyramidal Absorber
2. ฮาร์ดแวร์วัด: EMI Rx, LISN, RF Amp, Antenna Mast & Turntable
3. รับรองผล: IEEE 299, NSA ±4dB, sVSWR พร้อมยื่น ISO 17025
รับประกันระบบ 1 ปีเต็ม ส่งมอบใน 24–28 สัปดาห์
EMC CHAMBER CATEGORIES

ประเภทห้องทดสอบ EMC ที่ KABUKI IE รองรับการออกแบบและจัดทำ

Shielding > 100 dB ทุกประเภท

ครอบคลุมทุกรูปแบบห้องทดสอบ EMC ตั้งแต่ระดับ Pre-compliance ไปจนถึงห้องปฏิบัติการมาตรฐาน Accreditation Laboratory สำหรับอุตสาหกรรมอิเล็กทรอนิกส์ ยานยนต์ การทหาร และการแพทย์:

Semi-Anechoic Chamber (SAC) 3m/5m/10m
Semi-Anechoic Chamber (SAC)
ห้อง 3m / 5m / 10m

ห้องทดสอบ Radiated Emission มาตรฐาน CISPR 32 / EN 55032 ยอดนิยม ผนังและเพดานบุ RF Absorber พื้น Ground Plane สะท้อนคลื่น รองรับแล็บวิจัยและรับรองมาตรฐานผลิตภัณฑ์สากล

CISPR 32 EN 55032 FCC Part 15 VCCI

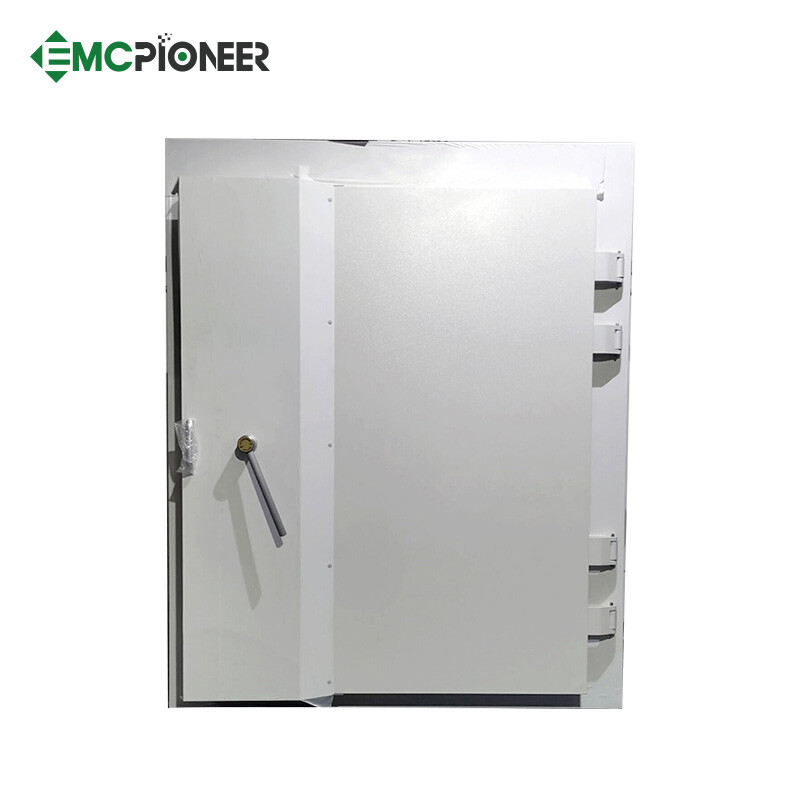

Full Anechoic Room (FAR)
Full Anechoic Room (FAR)
Radiated Immunity

ห้องทดสอบ Radiated Immunity (IEC 61000-4-3) ไร้คลื่นสะท้อน 100% บุ Hybrid Absorber ครบ 6 ด้านรวมพื้นผิว เหมาะสำหรับทดสอบ Immunity และ Antenna Calibration ระดับสากล

IEC 61000-4-3 EN 55035 MIL-STD-461G
RF Shielded Room Faraday Enclosure
RF Shielded Room
ห้องชิลด์คลื่น RF

ห้อง Faraday Cage ปิดกั้นคลื่นแม่เหล็กไฟฟ้าทุกย่านความถี่ รองรับ Conducted Emission/Immunity, ESD, Surge, EFT/Burst และงานวิจัยที่ต้องการสภาพแวดล้อมปลอดสัญญาณรบกวน 100%

IEEE 299 EN 50147 NSA
Automotive EMC Chamber
Automotive EMC Chamber
ยานยนต์ / EV

ห้องทดสอบ EMC ขนาดใหญ่สำหรับยานยนต์ไฟฟ้า (EV) และชิ้นส่วนยานยนต์ ออกแบบรองรับรถยนต์ขนาดเต็ม พร้อมติดตั้ง Roller Dynamometer ทดสอบสภาวะขับเคลื่อนจริง

CISPR 12 CISPR 25 ISO 11452

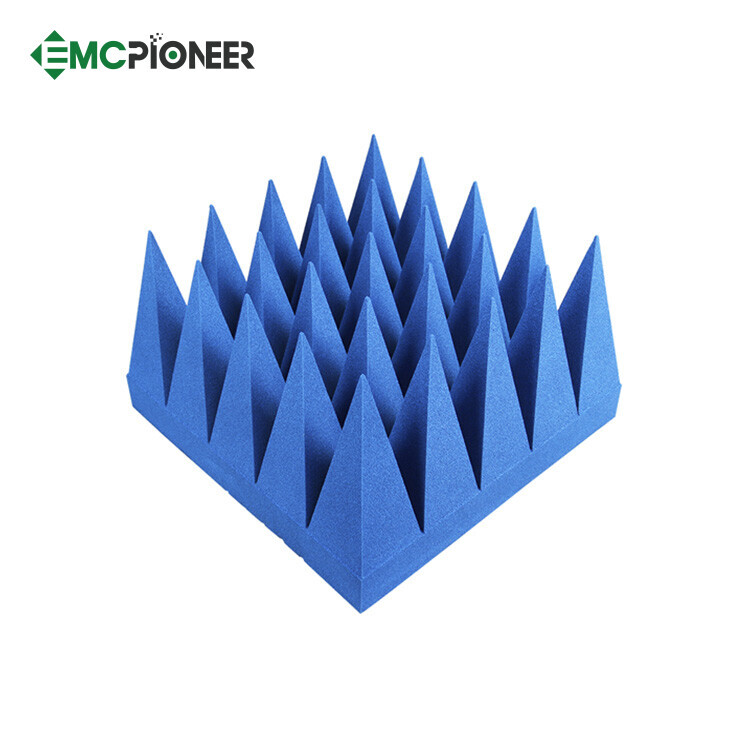

Reverberation Chamber Absorbers
Reverberation Chamber
ห้องกวนคลื่น

ห้องทดสอบระบบ Mode Stirrer สร้างสนามคลื่นสถิติรอบทิศทาง รองรับมาตรฐานการทหารและอากาศยาน (MIL-STD-461, DO-160) ให้สนามคลื่นความเข้มสูงและลดเวลาทดสอบลงอย่างมาก

MIL-STD-461G DO-160G IEC 61000-4-21
Compact Chamber and RF Shielded Box
Compact Chamber & RF Box
ตู้ทดสอบขนาดกะทัดรัด

ตู้ทดสอบ EMC ขนาดกะทัดรัดสำหรับ Pre-compliance หรือสายการผลิต ประหยัดพื้นที่ ติดตั้งสะดวก เหมาะสำหรับทดสอบชิ้นส่วน PCB, IoT Module และอุปกรณ์ 5G mmWave OTA

Pre-compliance 5G OTA Production
INTERACTIVE EQUIPMENT CATALOG BROWSER

ค้นหาอุปกรณ์ห้องแล็บ EMC แยกตาม 5 หมวดหมู่วิศวกรรม

เลือกสลับดูรายละเอียดสเปกฮาร์ดแวร์จริงและมาตรฐานที่รองรับ ครอบคลุมทั้งโครงสร้างห้องชีลด์ เครื่องรับ EMI เครื่องกำเนิดสัญญาณ EMS เสาอากาศ และระบบควบคุมอัตโนมัติ

EMCPIONEER Modular RF Shielded Room EMCPIONEER
Modular RF Shielding
Modular RF Shielded Room

PIONEER-SR100 Enclosure

  • Shielding: >100–120 dB (14kHz–40GHz)
  • โครงสร้าง: Pan-type เหล็กกัลวาไนซ์ 2mm
  • ประตูชีลด์: Dual Knife-edge Beryllium Copper
  • มาตรฐาน: IEEE 299 / EN 50147-1
Hybrid Polyurethane Ferrite Absorber EMCPIONEER
RF Wave Absorbers
Hybrid Ferrite Absorber

PIONEER-HYB45 Series

  • ความถี่: 30 MHz – 40 GHz Broadband
  • Reflectivity: >20 – 45 dB คลื่นสะท้อนต่ำ
  • ความปลอดภัย: ทนไฟ UL94 V-0 มาตรฐาน
  • มาตรฐาน: CISPR 16-1-4 / ANSI C63.4

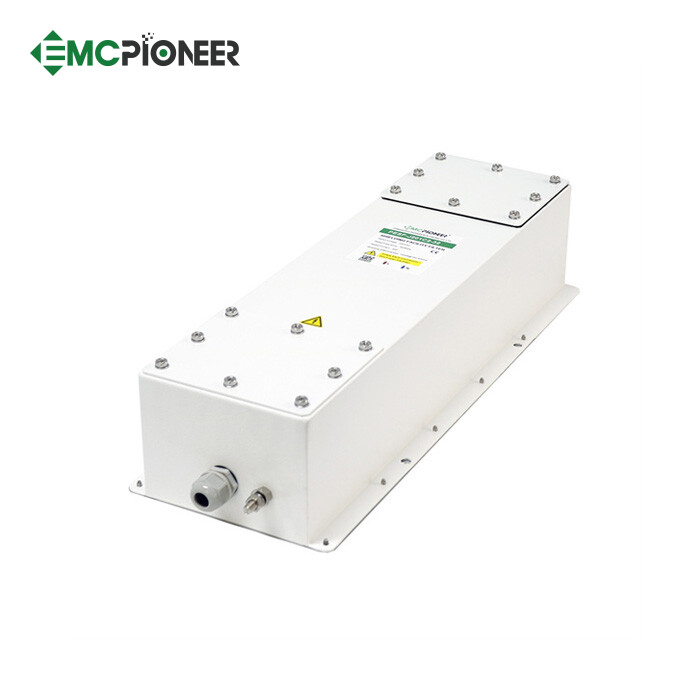

EMC Power Line Filter Panel EMCPIONEER
Power Line Protection
EMC Power Line Filter

PIONEER-FLT 3P+N Panel

  • พิกัดกระแส: 100A – 400A / 480 VAC
  • การกรองสัญญาณ: >100 dB (14kHz–40GHz)
  • ระบบไฟฟ้า: 3-Phase 4-Wire + Transient Surge
  • มาตรฐาน: MIL-STD-220C / UL 1283

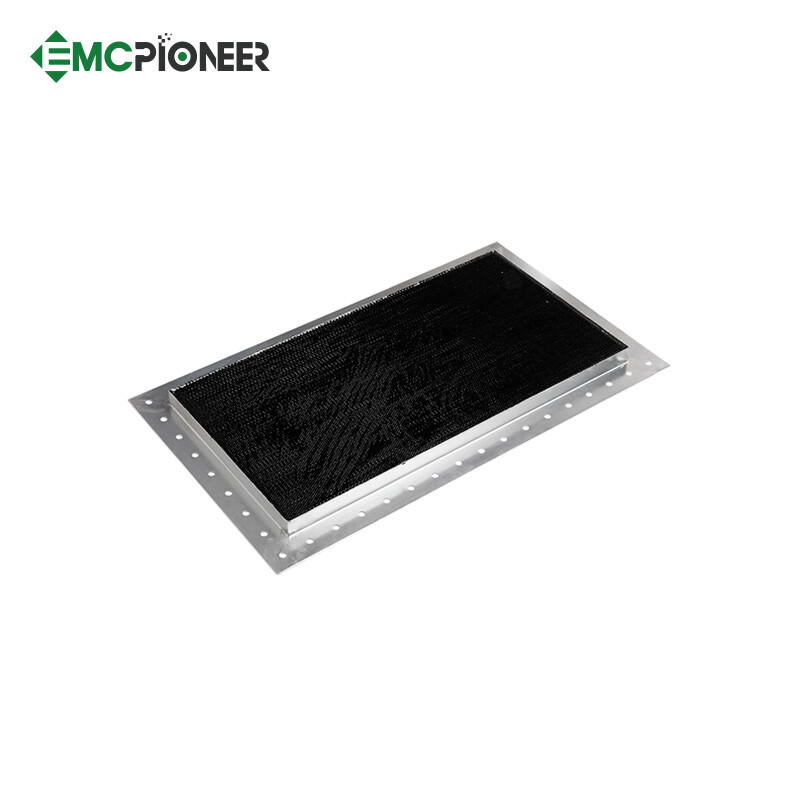

Honeycomb Waveguide Vents EMCPIONEER
HVAC Waveguide Vents
Honeycomb Air Vents

PIONEER-WGV-18 Series

  • Cut-off Frequency: สูงกว่า 18 GHz
  • วัสดุเซลล์: ทองเหลือง / สเตนเลส 3.2mm รังผึ้ง
  • แอร์โฟลว์: ถ่ายเทอากาศโดยไม่สูญเสียชีลด์
  • มาตรฐาน: IEEE 299 >100 dB Attenuation
Rohde & Schwarz ESR7 / ESW44 EMI Test Receiver R&S | GERMANY
Compliance EMI Receiver
R&S® ESR7 / ESW44

EMI Test Receiver (9kHz–44GHz)

  • ย่านความถี่: 9 kHz – 7 GHz (ESR7) / 44 GHz (ESW)
  • Detectors: Peak, Quasi-Peak, CISPR-Avg, RMS
  • ความเร็ว: Real-time FFT Scan สแกนเสร็จในวินาที
  • มาตรฐาน: CISPR 16-1-1 / MIL-STD-461

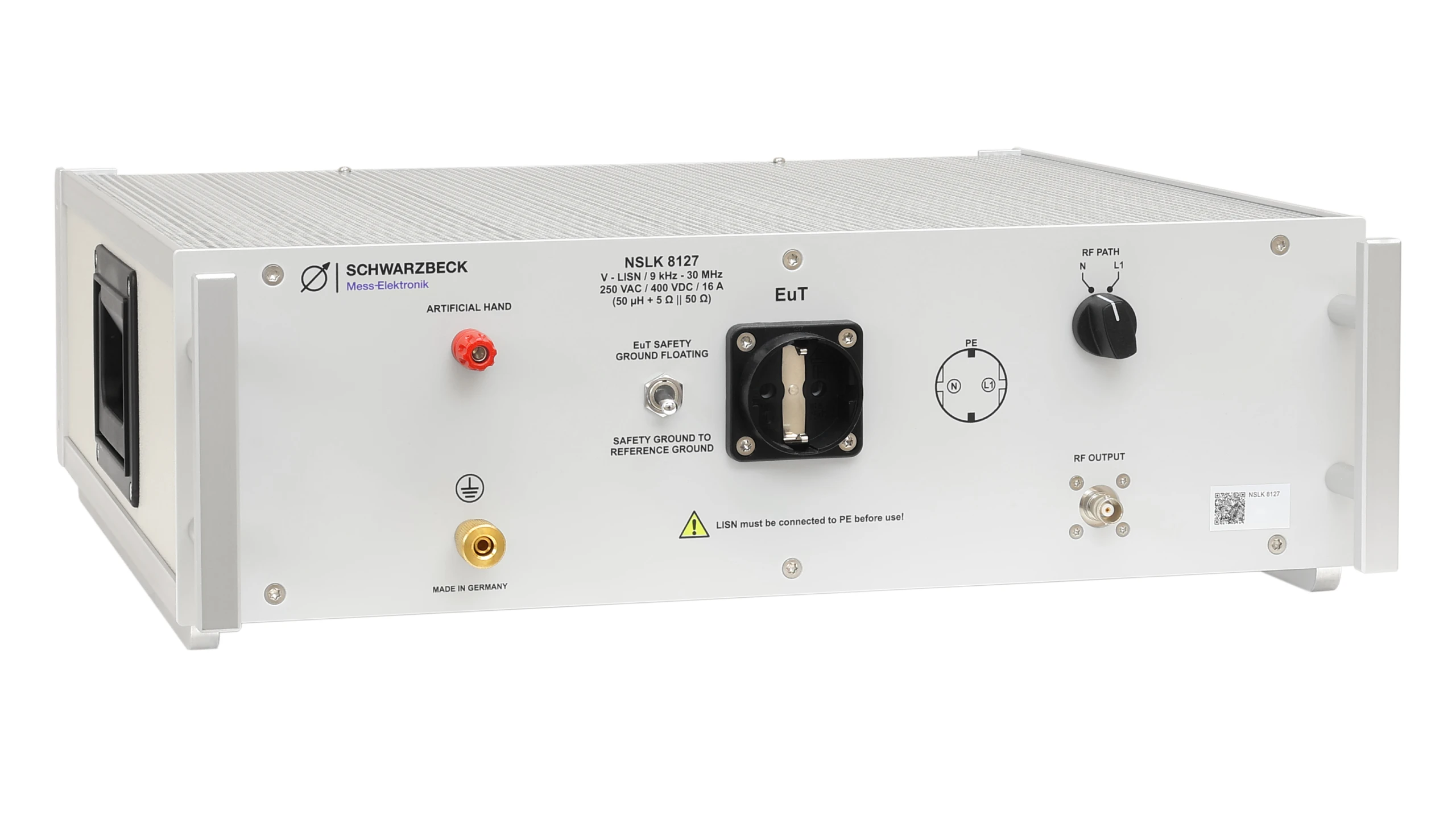

Schwarzbeck NSLK 8127 V-LISN SCHWARZBECK
Conducted Emission LISN
Schwarzbeck NSLK 8127

Two-Line V-Network (50Ω/50μH)

  • ย่านความถี่: 9 kHz – 30 MHz Conducted
  • พิกัดกระแส: 16 A ต่อเนื่อง (พร้อม Choke 250μH)
  • ความปลอดภัย: Built-in High-Voltage Limiter
  • มาตรฐาน: CISPR 16-1-2 / CISPR 32
Schwarzbeck NNHV 8123-200 Automotive HV LISN SCHWARZBECK
Automotive EV HV-LISN
NNHV 8123-200 HV-LISN

High-Voltage LISN (1000V/200A)

  • พิกัดไฟฟ้า: สูงสุด 1,000 VDC / 200 A Shielded
  • ย่านความถี่: 100 kHz – 100 MHz (5μH || 50Ω)
  • การใช้งาน: EV Inverter, Motor Drive, Battery
  • มาตรฐาน: CISPR 25 Class 5 / ISO 7637-4
FCC RF Current Probes F-33-1 / F-65 FCC | USA
RF Current Probes
FCC F-33-1 / F-65 Probes

Cable Current Monitoring Probes

  • ย่านความถี่: 100 kHz – 1 GHz Non-invasive
  • Transfer Impedance: แม่นยำสูง Calibrated
  • ขนาดรูร้อยสาย: รองรับสาย Harness เส้นใหญ่
  • มาตรฐาน: MIL-STD-461 CE101 / CISPR 16
Rohde & Schwarz FSV3000 Real-Time Spectrum Analyzer R&S | GERMANY
Real-Time Spectrum Analyzer
R&S® FSV3000 / PXE

Signal & Spectrum Analyzer (to 44GHz)

  • ย่านความถี่: 10 Hz – 44 GHz วิเคราะห์สเปกตรัม Real-time
  • Real-Time Bandwidth: 200 MHz วิเคราะห์ไร้ช่วงบอด
  • ความเร็ว: Fast FFT Scan จับสัญญาณ Transient ได้ 100%
  • มาตรฐาน: CISPR 16-1-1 / ETSI 300 328 / FCC
NoiseKen ESS-S3011A 30kV ESD Simulator NOISEKEN | JAPAN
Electrostatic Discharge
NoiseKen ESS-S3011A

Smart 30 kV ESD Simulator Gun

  • แรงดันทดสอบ: 0.2 kV – 30.0 kV Contact & Air
  • RC Units: ถอดเปลี่ยนได้ (150pF/330Ω, 330pF/2kΩ)
  • การสั่งงาน: ควบคุมผ่านหน้าจอไร้สายหรือ PC
  • มาตรฐาน: IEC 61000-4-2 / ISO 10605
NoiseKen INS-4001 High-Frequency Impulse Noise Simulator NOISEKEN | JAPAN
Impulse Noise Simulator
NoiseKen INS-4001 / AX2

High-Frequency Impulse (<1ns Rise Time)

  • แรงดันพัลส์: 50 V – 2,000 V ปรับละเอียดต่อเนื่อง
  • Rise Time: เร็วพิเศษ < 1 ns (พัลส์กว้าง 50ns/100ns)
  • การจำลอง: สลับขั้ว +/- อัตโนมัติ และ Phase Sync 0–360°
  • มาตรฐาน: NECA TR-28 / JEM-TR 177 / In-house
NoiseKen FNS-AX3 Burst & LSS-6330 Surge Suite NOISEKEN | JAPAN
EFT/Burst & 15kV Surge
FNS-AX3 & LSS-6330

Fast Transient & Lightning Surge Suite

  • Burst พัลส์: 4.8 kV (Spike Repetition 2 MHz)
  • Lightning Surge: สูงสุด 15 kV / 6.6 kV Combination
  • อุปกรณ์ร่วม: พร้อม Isolation Transformer TF-2302P
  • มาตรฐาน: IEC 61000-4-4 / IEC 61000-4-5 / EV
NoiseKen ISS-7650 Automotive Transient Simulator NOISEKEN | JAPAN
Automotive Transient
NoiseKen ISS-7650

Vehicle Transient Simulator (ISO 7637)

  • รูปคลื่นพัลส์: Pulse 1, 2a, 3a/3b, 5a/5b (Load Dump)
  • พิกัดทดสอบ: 12V / 24V / 48V ระบบไฟยานยนต์
  • ความยืดหยุ่น: กำหนดค่า Waveform พารามิเตอร์อิสระ
  • มาตรฐาน: ISO 7637-2 / ISO 16750-2
Schwarzbeck VULB 9168 TRILOG Antenna SCHWARZBECK
TRILOG Broadband Antenna
Schwarzbeck VULB 9168

Broadband Antenna (25MHz–8GHz)

  • ย่านความถี่: 25 MHz – 8 GHz ครอบคลุมทั้งย่าน
  • กำลังขับ: ทนกำลัง RF สูงสุด 1,000 W
  • คุณสมบัติ: รวม Biconical & Log-Periodic ในเสาเดียว
  • มาตรฐาน: CISPR 16 / IEC 61000-4-3

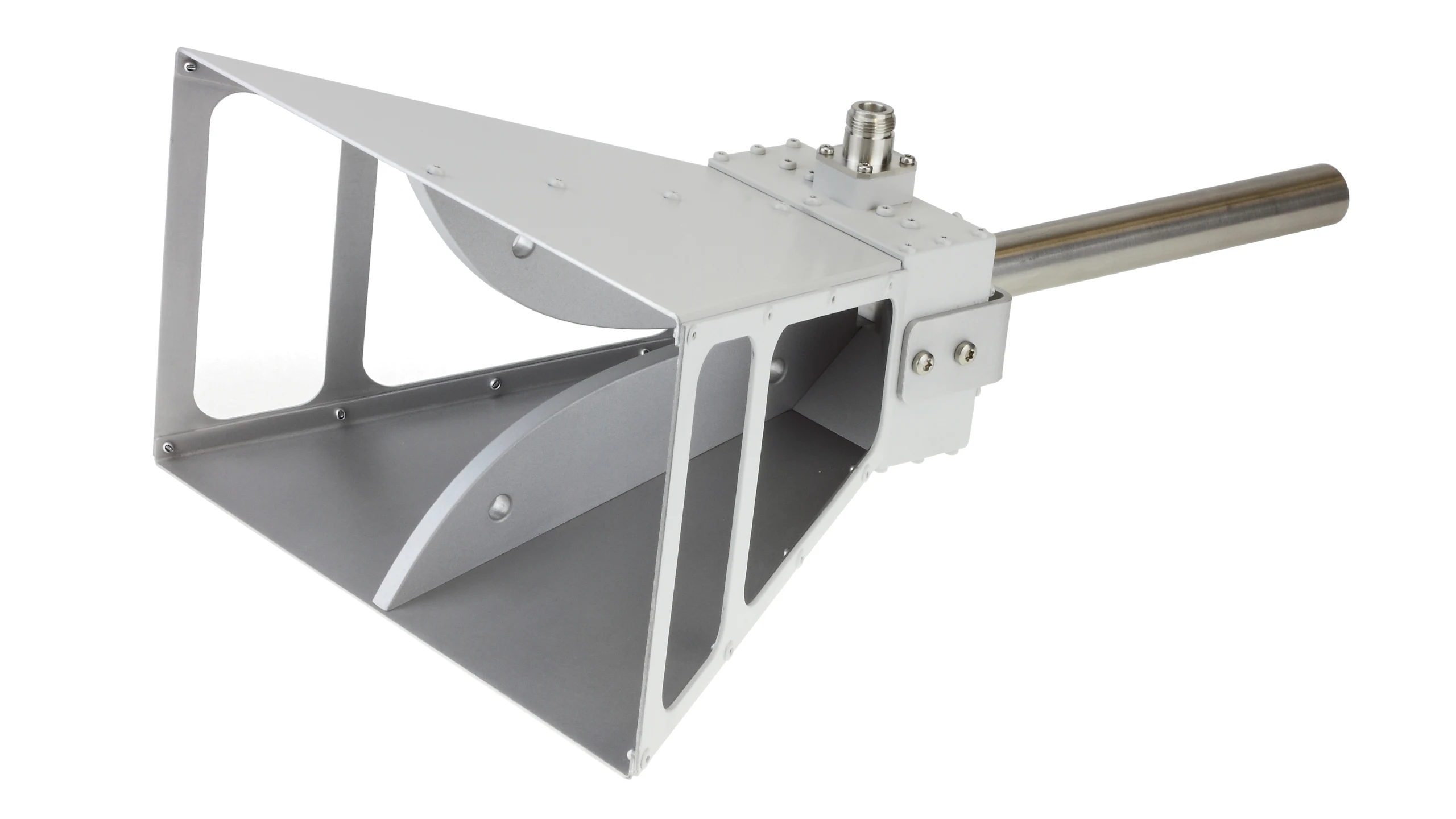

Schwarzbeck BBHA 9120 D Horn Antenna SCHWARZBECK
Double-Ridge Horn Antenna
BBHA 9120 D Horn

Microwave Horn (800MHz–18GHz)

  • ย่านความถี่: 800 MHz – 18 GHz Linearly Polarized
  • อัตราขยาย: Gain สูงถึง 14 dBi, VSWR < 1.5
  • การใช้งาน: Radiated Emission & High-field Immunity
  • มาตรฐาน: MIL-STD-461 / CISPR 32

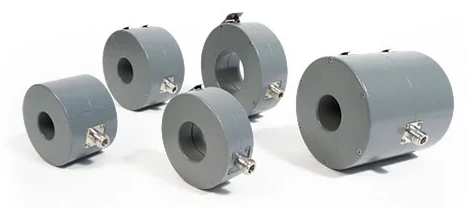

FCC F-120-9A Bulk Current Injection Probe FCC | USA
BCI Current Injection
FCC F-120-9A BCI Probe

High-Power Injection (10kHz–230MHz)

  • กำลังขับ RF: ทนกำลัง CW สูงสุด 1,000 W ต่อเนื่อง
  • Insertion Loss: ออกแบบให้ฉีดกระแสเข้าสายได้สูงสุด
  • การระบายความร้อน: Built-in Forced Air Cooling
  • มาตรฐาน: ISO 11452-4 / MIL-STD CS114

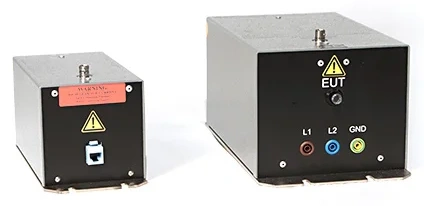

FCC EM-CLAMP / CDN Series FCC | USA
Conducted RF Clamp & CDN
FCC EM-CLAMP / CDN

Coupling/Decoupling (150kHz–1GHz)

  • ย่านความถี่: 150 kHz – 230 MHz (EM-CLAMP ถึง 1GHz)
  • สายทดสอบ: Shielded, Unshielded & Data Lines
  • Decoupling: ป้องกันคลื่นย้อนกลับไปทำลายระบบไฟ
  • มาตรฐาน: IEC 61000-4-6 / CISPR 35
FCC-TEM-JM1 TEM Cell Automated Station FCC | USA
TEM / GTEM Cell Station
FCC-TEM-JM1 / GTEM

Automated TEM Cell (DC–6GHz)

  • ย่านความถี่: DC – 6 GHz (50 Ω Constant Impedance)
  • สนามทดสอบ: TEM Mode สนามแม่เหล็กไฟฟ้าแม่นยำสูง
  • ความคุ้มค่า: ทดสอบ Radiated ได้โดยไม่ต้องใช้ห้อง SAC
  • มาตรฐาน: IEC 61000-4-20 / ISO 11452-3
Schwarzbeck AM 9144 Antenna Mast SCHWARZBECK
Automated Antenna Mast
Schwarzbeck AM 9144

Non-Metallic Mast & Tripod (1m–4m)

  • ระดับความสูง: ปรับระดับอัตโนมัติ 1.0 m – 4.0 m
  • Polarization: หมุนโพลาไรเซชัน V/H 0°/90° อัตโนมัติ
  • โครงสร้าง: ไฟเบอร์กลาส ไม่สะท้อนคลื่น RF
  • มาตรฐาน: CISPR 16-1-4 Compliant
EMCPIONEER Precision Turntable EMCPIONEER
Chamber Turntable System
Precision EUT Turntable

PIONEER-TT Series (1.2m–3.0m)

  • ขนาดแท่นหมุน: เส้นผ่านศูนย์กลาง 1.2 m – 3.0 m
  • รับน้ำหนัก: 500 kg – 3,000 kg รองรับ EUT หนัก
  • ระบบสั่งการ: สั่งหมุน 0°–360° ผ่านสายใยแก้วนำแสง
  • มาตรฐาน: Position Accuracy ±0.5°
ETS-Lindgren HI-6005 Optical E-Field Probe ETS-LINDGREN | USA
Laser E-Field Sensor
HI-6005 Optical Probe

Laser-Powered Probe (100kHz–6GHz)

  • ย่านความถี่: 100 kHz – 6 GHz 3-Axis Isotropic
  • Dynamic Range: 0.5 V/m – 800 V/m ทนสนามแรง
  • ระบบไฟ: ยิงเลเซอร์ผ่านไฟเบอร์ออปติก ไม่ใช้แบตเตอรี่
  • มาตรฐาน: IEC 61000-4-3 Field Uniformity
EMCPIONEER Desktop Shielded RF Enclosure EMCPIONEER
R&D RF Shielded Box
Desktop Shielded RF Box

PIONEER-BOX-80 (Pre-compliance)

  • Shielding: >80 – 90 dB (500 MHz – 6 GHz)
  • Filtered I/O: USB, LAN RJ45, SMA, AC/DC Feed
  • การใช้งาน: ทดสอบโมดูลไร้สาย IoT, BLE, Wi-Fi บนโต๊ะ
  • ความสะดวก: Pneumatic / Manual Latch กะทัดรัด
TURNKEY READY-TO-TEST ISO/IEC 17025 Calibration Traceability Guaranteed
การันตีความพร้อมใช้งาน 100%: อุปกรณ์ทุกชิ้นผ่านการสอบเทียบ พร้อมหลักสูตรอบรมหน้างาน

ชุดเครื่องมือวัดและเสาอากาศทุกชิ้นมาพร้อมใบรับรองผลการสอบเทียบ (Calibration Certificate) Traceable สู่สถาบันมาตรวิทยาชั้นนำสากล (NIMT / DAkkS / NIST) พร้อมบริการวิศวกรผู้เชี่ยวชาญเข้าเซ็ตอัประบบ ติดตั้ง Automation Software และฝึกอบรมการรันสแกนทดสอบตามมาตรฐาน CISPR / IEC แบบจับมือทำถึงโรงงานของท่าน

INDUSTRY TURNKEY LAB PACKAGES MATRIX (4 ชุดแพ็กเกจมาตรฐานอุตสาหกรรม)

4 ชุดแพ็กเกจห้องแล็บ EMC แบบ Turnkey สำเร็จรูป คัดสรรตามมาตรฐานอุตสาหกรรม

KABUKI IE จัดชุดเครื่องมือและห้องทดสอบจริง ผสานฮาร์ดแวร์แบรนด์ชั้นนำระดับโลก (EMCPIONEER, Schwarzbeck, NoiseKen, FCC, Rohde & Schwarz) เพื่อส่งมอบห้องปฏิบัติการที่พร้อมเปิดรันสแกนและขอการรับรอง ISO/IEC 17025 ได้ทันที

PACKAGE 1 • COMMERCIAL & IT CISPR 32 / IEC 61000
ชุดห้องแล็บทดสอบอุปกรณ์อิเล็กทรอนิกส์ & มัลติมีเดีย (3m SAC)
สำหรับโรงงานเครื่องใช้ไฟฟ้า, คอมพิวเตอร์, จอแสดงผล, เครื่องเสียง และอุปกรณ์ไอทีพาณิชย์
โครงสร้างห้อง EMCPIONEER 3m SAC (9m × 6m × 6m) แผงกัลวาไนซ์ 2 ชั้น + Ferrite Tiles & โฟม PU Absorber ทนไฟ
ระบบตรวจวัด EMI R&S® ESR7 (9 kHz – 7 GHz CISPR 16-1-1) + LISN Schwarzbeck NSLK 8127 (50Ω/50μH, 16A)
ระบบทดสอบ EMS NoiseKen ESS-S3011A (ESD ±30kV) + FNS-AX3 (Burst ±4.8kV) + LSS-F03 (Surge ±4.4kV) + VDS-2003 (Dips)
เสาอากาศ & พ่วง Schwarzbeck VULB 9168 TRILOG (25MHz–8GHz) + แท่นหมุน Turntable 1.5m (รับ 500kg) + เสา Mast 1–4m
รองรับ CE Marking & มอก. สมบูรณ์แบบ
PACKAGE 2 • AUTOMOTIVE & EV CISPR 25 / ISO 11452 / ISO 7637
ชุดห้องแล็บทดสอบชิ้นส่วนยานยนต์ & ยานยนต์ไฟฟ้า EV (ALSR Lab)
สำหรับโรงงานผลิตกล่อง ECU, อินเวอร์เตอร์มอเตอร์ขับเคลื่อน, แบตเตอรี่แพ็ค และระบบอิเล็กทรอนิกส์ในรถยนต์
โครงสร้างห้อง EMCPIONEER Automotive SAC พร้อมโต๊ะ Ground Plane ระนาบทองแดง 2.5m x 1m + ตู้ Power Filter 200A
ระบบตรวจวัด EMI R&S® ESR26 / ESW (10 Hz – 26.5 GHz) + Schwarzbeck NNHV 8123-200 (HV-LISN 1,000V/200A สำหรับ EV)
ระบบทดสอบ EMS FCC F-120-9A BCI Injection Probe + F-130A Monitor Probe + NoiseKen ISS-7650 (ISO 7637-2 Pulses)
เสาอากาศ & ฟิลเตอร์ Schwarzbeck VAMP 9243 Rod + BBA 9106 Biconical + BBHA 9120 D Horn + Fiber Isolated CAN/LIN
สอดคล้องตามข้อกำหนดผู้ผลิตยานยนต์ OEM สากล
PACKAGE 3 • DEFENSE & AVIONICS MIL-STD-461G / DO-160G
ชุดห้องแล็บทดสอบมาตรฐานการทหารและการบิน (MIL-STD Turnkey Lab)
สำหรับหน่วยงานความมั่นคง, อุตสาหกรรมป้องกันประเทศ, อากาศยาน และระบบสื่อสารสนามรบ
โครงสร้างห้อง EMCPIONEER High Attenuation Shielded Room กั้นคลื่นหนาพิเศษ Attenuation > 120 dB (10kHz–40GHz)
ระบบตรวจวัด EMI R&S® ESW Wideband Receiver (CE101/CE102/RE101/RE102) + Schwarzbeck NNBL 8225 LISN
ระบบทดสอบ EMS R&S® BBA150 RF Power Amplifier (กำลังส่งสนามแม่เหล็ก RS103 สูงถึง 200 V/m) + FCC F-130A-1 Clamps
เซนเซอร์ & ป้องกัน ETS-Lindgren HI-6005 / HI-6105 Optical E-Field Probe + ประตู Pneumatic RF Door สองชั้น + Honeycomb Vents
รับรองผลทดสอบตามสเปกกองทัพและ DO-160G เต็มรูปแบบ
PACKAGE 4 • R&D FAST-TRACK PRE-COMPLIANCE & DEBUG
ชุดสถานีทดสอบคัดกรองสัญญาณรบกวนเบื้องต้น (Compact Pre-Compliance Kit)
สำหรับศูนย์วิจัย R&D, บริษัทสตาร์ทอัพฮาร์ดแวร์ IoT และฝ่ายควบคุมคุณภาพในไลน์ผลิต
ตู้ทดสอบชีลด์ EMCPIONEER Compact RF Shield Box อะลูมิเนียมหล่อ ป้องกันคลื่น > 80–90 dB พร้อมหน้าต่าง Filtered I/O Feedthrough
ระบบสแกนหาจุดรั่ว NoiseKen EPS-3000 EMI Noise Scanner + ชุดหัววัดสนามใกล้ Near-Field Probe Set (E/H-Field) ตรวจหาจุดรั่วบน PCB
เครื่องทดสอบ ESD NoiseKen ESS-PS1 & GT-31S Pre-Compliance 30kV ESD Simulator น้ำหนักเบา ปรับแรงดันได้ละเอียด 0.2–30kV
ซอฟต์แวร์วิเคราะห์ EMI Spectral Logging Software พร้อม Low-Loss Coaxial Cables, N-Type/SMA Adapters และ 20dB Power Attenuators
ช่วยตัดวงจรงบประมาณและลดรอบการส่งแล็บภายนอกได้เกิน 70%
ตารางเปรียบเทียบสเปกและขอบข่ายทางวิศวกรรม 4 แพ็กเกจ (Side-by-Side Comparison)
ISO/IEC 17025 Traceable All Packages
พารามิเตอร์วิศวกรรม 1. Commercial & IT 2. Automotive & EV 3. Military & Defense 4. Pre-Compliance Kit
ขนาดย่านความถี่หลัก 9 kHz – 7 GHz (Full Scan) 10 Hz – 26.5 GHz 10 kHz – 40 GHz 9 kHz – 3 GHz
ระดับการป้องกันคลื่น (Shielding) IEEE 299 > 100 dB IEEE 299 > 100 – 110 dB IEEE 299 > 120 dB (Heavy) > 80 – 90 dB (Tabletop)
เครื่องรับวัดสัญญาณ (EMI Receiver) R&S® ESR7 (CISPR Compliant) R&S® ESR26 / ESW R&S® ESW High-Performance Real-Time Analyzer / EPS-3000
ระบบ LISN อ้างอิง Schwarzbeck NSLK 8127 (16A) Schwarzbeck NNHV 8123 (1kV/200A) Schwarzbeck NNBL 8225 (MIL) Compact Single-Phase LISN
เครื่องจำลองสัญญาณกวน (EMS) NoiseKen ESS-S3011A / FNS / LSS FCC F-120-9A BCI + NoiseKen ISS R&S BBA150 200V/m + FCC Clamps NoiseKen ESS-PS1 30kV Portable
การรับรองผลและการส่งมอบ ISO/IEC 17025 Ready
รับรองห้องแล็บมาตรฐานสากล
OEM Pass Guarantee
ผ่านเกณฑ์ยานยนต์ EV
MIL-STD Certified
มาตรฐานการทหารและการบิน
Quick Verification
คัดกรอง Pre-Scan ทันที
ระยะเวลาดำเนินการส่งมอบ 12 – 20 สัปดาห์ (ตามรอบผลิตวัสดุ) 16 – 24 สัปดาห์ (รวมระบบหลุมหมุน) 16 – 24 สัปดาห์ (โครงสร้างชีลด์พิเศษ) 6 – 8 สัปดาห์ (Pre-Compliance Bench)
การระบุสเปก
INTEGRATED HARDWARE & SENSORS

อุปกรณ์ประกอบและเซนเซอร์ทดสอบมาตรฐานที่ติดตั้งในห้อง EMC

พันธมิตรทางการ EMCPIONEER, Schwarzbeck, FCC

คัดสรรฮาร์ดแวร์ป้องกันคลื่นและอุปกรณ์วัดสัญญาณคุณภาพระดับโลก เพื่อความแม่นยำและความทนทานสูงสุดตลอดอายุการใช้งานห้องปฏิบัติการ:

RF Absorbers โฟมดูดซับคลื่นแม่เหล็กไฟฟ้า
RF Absorbers & Ferrite Tiles

โฟมดูดซับคลื่นพีระมิด Polyurethane ทนไฟ (UL94) ผสาน Ferrite Tile ย่าน 30 MHz - 40 GHz ค่า Reflectivity > 20 - 45 dB

EMC Power Line Filter Panel
EMC Power Line Filters

ตู้กรองสัญญาณไฟฟ้ากำลังสูง 1-Phase / 3-Phase กรองสัญญาณรบกวนได้มากกว่า 100 dB ย่าน 14 kHz - 40 GHz ป้องกันสัญญาณแทรกซอน

Honeycomb Waveguide Vents
Honeycomb Waveguide Vents

ช่องระบายอากาศรังผึ้งทองเหลือง/สเตนเลส ออกแบบ Cut-off Frequency สูงกว่า 18 GHz ถ่ายเทอากาศได้ดีเยี่ยมโดยไม่สูญเสียค่า Shielding

Schwarzbeck VULB 9168 TRILOG Antenna
Schwarzbeck VULB 9168

เสาอากาศ TRILOG Broadband Antenna ย่านความถี่ 25 MHz – 8 GHz เหมาะสำหรับวัด Radiated Emission & Immunity พร้อมสอบเทียบ ISO 17025

Schwarzbeck BBHA 9120 D Horn Antenna
Schwarzbeck BBHA 9120 D

เสาอากาศฮอร์น Double-Ridge Horn Antenna (800 MHz – 18 GHz) อัตราขยายสูงและ VSWR ต่ำ สำหรับการทดสอบความถี่สูงระดับไมโครเวฟ

Schwarzbeck NSLK 8127 LISN
Two-Line V-Network LISN

เครื่องสร้างและปรับอิมพีแดนซ์ 50Ω / 50μH ตามมาตรฐาน CISPR 16-1-2 สำหรับวัดสัญญาณรบกวนผ่านสายไฟ (Conducted Emission 9 kHz – 30 MHz)

FCC CDN & EM Clamp
FCC CDN & EM Clamp

Coupling/Decoupling Networks และ EM Clamp จาก FCC USA ตามมาตรฐาน IEC 61000-4-6 สำหรับทดสอบความคงทนต่อสัญญาณรบกวนผ่านสายนำสัญญาณ

FCC Bulk Current Injection Probe
FCC BCI Current Probe

หัวฉีดกระแส Bulk Current Injection Probe สำหรับยานยนต์และการทหาร (ISO 11452-4, MIL-STD-461 CS114) กำลังขับสูงทนทาน

INTERNATIONAL COMPLIANCE STANDARDS MATRIX

ตารางจับคู่มาตรฐานสากล & สเปกห้องปฏิบัติการ EMC (Compliance Navigator)

เข็มทิศวิศวกรรมสำหรับผู้บริหารและวิศวกร: ค้นหาว่าผลิตภัณฑ์ของคุณต้องผ่านมาตรฐานใด และต้องสร้างห้องแล็บพร้อมชุดเครื่องมือแบบใด เพื่อจัดเตรียมงบประมาณและออกแบบห้องแล็บได้อย่างตรงจุด 100%

1
1. เลือกกลุ่มสินค้าของคุณ
คลิกปุ่มเลือกหมวดอุตสาหกรรมด้านล่าง (ยานยนต์, IT, เครื่องใช้ไฟฟ้า, ทหาร, แพทย์) หรือพิมพ์ค้นหา
2
2. ดูสเปกห้อง & เครื่องมือที่ต้องใช้
ตารางจะระบุข้อกำหนด Emission/Immunity พร้อมสรุปประเภทห้องชีลด์และเครื่องมือวัดที่ต้องจัดเตรียม
3
3. กด "เลือกลงในสเปก (Stage 5)"
ระบบจะบันทึกมาตรฐานลงฟอร์มขอใบเสนอราคา Stage 5 ด้านล่างอัตโนมัติ เพื่อให้วิศวกรประเมินราคาได้ตรงจุด
มาตรฐานที่คุณเลือกเพื่อออกแบบห้อง: 0 รายการ
(ยังไม่ได้เลือกมาตรฐาน — คลิกปุ่ม "เลือกลงในสเปก" ในตารางด้านล่าง)
ไปยังแบบฟอร์มขอใบเสนอราคา Stage 5
9 / 9 มาตรฐาน
กลุ่มมาตรฐานสากล รายละเอียด ขอบเขต & ห้องแล็บที่แนะนำ อุตสาหกรรมเป้าหมาย & การเลือกระบุ
หมวดที่ 1 มาตรฐานยานยนต์ ยานยนต์ไฟฟ้า EV & ชิ้นส่วนขับเคลื่อน (Automotive & EV Standards)
2 มาตรฐานสากล
CISPR 12 / 25
Automotive Vehicles & Components
ยานยนต์ทั้งคัน (Vehicle-level) และชิ้นส่วนยานยนต์ไฟฟ้า EV (Component-level) EMC ตามมาตรฐานผู้ผลิต OEM สากล ครอบคลุมการวัดสัญญาณรบกวนคลื่นวิทยุในห้องชีลด์
สเปกห้อง & เครื่องมือแนะนำ: ห้อง ALSE / SAC 3m พร้อม EMI Receiver 30MHz–1GHz/6GHz, LISN & เสาอากาศ Rod/Biconical
Automotive EV & Battery
ISO 7637-2 / ISO 11452 Series
EV Automotive Transient & RF Immunity
การรบกวนทางไฟฟ้าจากสายไฟในยานพาหนะ (Electrical Transient Conduction 12V/24V/48V/HV) และการยิงคลื่นสนามแม่เหล็กไฟฟ้า BCI, ALSE, Stripline สูงถึง 200V/m สำหรับกล่อง ECU และระบบขับเคลื่อน EV
สเปกห้อง & เครื่องมือแนะนำ: ห้อง Faraday Shielded Room + Transient Simulator (Pulse 1, 2a, 3a/b) & RF Power Amp 200V/m
EV Powertrain Automotive ECU
หมวดที่ 2 เครื่องใช้ไฟฟ้า อุปกรณ์ไอที มัลติมีเดีย & โทรคมนาคม (Commercial, IT & Multimedia)
3 มาตรฐานสากล
CISPR 11 / 14 / 15 / 32 / 35
Commercial, IT & Multimedia
เครื่องใช้ไฟฟ้าในครัวเรือน, อุปกรณ์ไฟฟ้าแสงสว่าง, อุปกรณ์มัลติมีเดีย, เครื่องจักร ISM — ครอบคลุมทั้ง Emission และ Immunity แบบ Full-Compliance
สเปกห้อง & เครื่องมือแนะนำ: ห้อง SAC 3m หรือ 10m + EMI Receiver 9kHz–6GHz, LISN, CDN, ISN & Antenna Mast
Consumer Industrial
EN 55032 / EN 55035
European Harmonized Directives
มาตรฐาน Harmonized ของสหภาพยุโรปสำหรับเครื่องหมาย CE Marking อุปกรณ์มัลติมีเดียและโทรคมนาคม ส่งออกตลาดยุโรปอย่างถูกต้องตามกฎหมาย
สเปกห้อง & เครื่องมือแนะนำ: ห้อง SAC 3m Full-Compliance + Surge/Burst/ESD Immunity Test Rack (CE Marking)
EU CE Marking
FCC Part 15 / ICES-003
USA (FCC) & Canada (ISED)
ข้อกำหนดของคณะกรรมการกลางกำกับดูแลกิจการสื่อสารแห่งสหรัฐอเมริกา สำหรับอุปกรณ์ดิจิทัล Class A (Commercial) และ Class B (Residential) ครอบคลุมการแผ่คลื่นรบกวน 30MHz ถึง 40GHz
สเปกห้อง & เครื่องมือแนะนำ: ห้อง SAC 3m/10m + โต๊ะหมุน Turn Table & Mast 1–4m (FCC Rule Part 15/18 Full Compliance)
USA FCC Canada ISED
หมวดที่ 3 มาตรฐานอุตสาหกรรมทั่วไป ความคงทนสัญญาณรบกวน (IEC 61000 Immunity Series)
1 มาตรฐานสากลหลัก
IEC 61000-4 Series
Basic Immunity Standards
-4-2 (ESD ไฟฟ้าสถิต ±30kV), -4-3 (Radiated RF 80MHz–6GHz), -4-4 (EFT/Burst), -4-5 (Surge ฟ้าผ่า 6kV/10kV), -4-6 (Conducted RF), -4-8 (Magnetic Field), -4-11 (Voltage Dips & Interruptions)
สเปกห้อง & เครื่องมือแนะนำ: ห้อง Faraday Shielded Room + ESD Simulator ±30kV, Surge/Burst Generator 6kV & CDN
ESD / Surge RF Immunity
หมวดที่ 4 มาตรฐานทางทหาร อากาศยาน & ความมั่นคง (Defense & Avionics Standards)
1 มาตรฐานสากล
MIL-STD-461G / DO-160G
Military & Aerospace EMC
อุปกรณ์ทางการทหาร, อากาศยาน, ระบบป้องกันประเทศ — CE101/CE102/RE101/RE102/RS103/CS101/CS114/CS115/CS116 สนามคลื่นความเข้มข้นสูง 200V/m
สเปกห้อง & เครื่องมือแนะนำ: ห้องชีลด์บุ Absorber ทนกำลังวัตต์สูง + RF Power Amp 10kHz–40GHz (200V/m) & Current Probe
Military Avionics
หมวดที่ 5 เครื่องมือแพทย์ & อุปกรณ์ช่วยชีวิตทางการแพทย์ (Medical Electrical Equipment EMC)
1 มาตรฐานสากล
IEC 60601-1-2 (4th Edition)
Medical Electrical Equipment EMC
ข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าเฉพาะสำหรับเครื่องมือและอุปกรณ์ทางการแพทย์ ครอบคลุมทั้ง Professional Healthcare Facility และ Home Healthcare Environment พร้อมเกณฑ์ภูมิคุ้มกัน ESD ±15kV Air และ RF Immunity 10V/m+
สเปกห้อง & เครื่องมือแนะนำ: ห้อง SAC 3m Medical Grade + ระบบกราวด์ Isolation Transformer + ESD ±15kV & RF Amp
Medical Devices Healthcare
หมวดที่ 6 การตรวจรับรองประสิทธิภาพห้องชีลด์ & เกณฑ์ NSA / sVSWR (Shielding Validation)
1 มาตรฐานการตรวจรับรอง
IEEE 299 / EN 50147-1
Shielding Effectiveness Validation
มาตรฐานสากลการตรวจวัดประสิทธิภาพการป้องกันคลื่นของห้องชีลด์ (Shielding Attenuation > 100 – 120 dB) ด้วยชุดเสาและเครื่องวัดสอบเทียบ พร้อมตรวจรับรอง Site Attenuation (NSA) ตาม CISPR 16-1-4
สเปกห้อง & เครื่องมือแนะนำ: ชุดเสาส่ง-รับ Transmit/Receive Antennas + Signal Gen + Tracking Receiver ตรวจวัดค่า Shielding > 100dB
Chamber Validation
ห้องแล็บ Turnkey ของ KABUKI IE ออกแบบครอบคลุมข้อกำหนดมาตรฐานข้างต้น 100% พร้อมจัดเตรียมเอกสารสำหรับขึ้นทะเบียน ISO/IEC 17025 ดูผังสถาปัตยกรรมกายภาพ 3 โซนด้านล่าง
ขั้นตอนถัดไป สู่การสร้างห้องจริง: สถาปัตยกรรมกายภาพ 3 โซนวิศวกรรม เพื่อตัดสัญญาณกวน 100%
PHYSICAL 3-ZONE CHAMBER ARCHITECTURE • สถาปัตยกรรมกายภาพ 3 โซนมาตรฐานสากล

สถาปัตยกรรมผังห้องแล็บจริง 3 โซนวิศวกรรม: ระบบแยกพื้นที่เพื่อความปลอดภัยและความแม่นยำสูงสุด

ห้องปฏิบัติการ EMC ระดับ Full-Compliance ที่ถูกต้องตามหลักวิศวกรรมสากล ต้องจัดแบ่งพื้นที่ทางกายภาพจริงออกเป็น 3 โซนระบบหลักที่เชื่อมโยงกันอย่างสมบูรณ์ เพื่อความปลอดภัยสูงสุดของบุคลากรจากการรับรังสีคลื่นแม่เหล็กไฟฟ้ากำลังสูง (Radiation Safety 0 V/m), ตัดสัญญาณรบกวนจากกริดไฟฟ้าภายนอก 100% ด้วยแหล่งจ่ายไฟบริสุทธิ์ (Grid Noise Decoupling THD < 0.3%), และให้ผลการวัดแม่นยำสูงสุดตามมาตรฐาน IEEE 299 / CISPR 16 / ISO/IEC 17025

ARCHITECTURAL BLUEPRINT แผนผังจำลองกายภาพห้องแล็บ 3 โซน (Physical Spatial Layout & Barrier Topology)
ผนังชีลด์กั้นสัญญาณ Modu-Shield® สองชั้น ลดทอน >100–120 dB
ZONE 1
Anechoic Test Chamber
~9.2m × 6.5m × 6.0m
โครงสร้าง Quiet Zone & จุดวาง EUT:
  • แท่นหมุนอัตโนมัติ: Turntable 1.5–20 ตัน (Ø 1.5–3.0m หมุน 0–360°)
  • โต๊ะกราวด์แพลน: โต๊ะระนาบทองแดง (Copper Bench 2.5m) ตาม CISPR 25
  • งานยานยนต์ EV: หลุมติดตั้ง 4WD EV Chassis Dyno รองรับน้ำหนักสูง
เสาอากาศ เซนเซอร์ และระบบกล้อง:
  • เสายกเสาอากาศ Mast: ปรับระดับ 1–4m ระนาบ Polarized H/V อัตโนมัติ
  • กล้องใยแก้ว PTZ: Dual HD Fiber-Optic CCTV ไร้โลหะ ทนสนามคลื่นสูง
  • เซนเซอร์ตรวจวัด: Laser E-Field Probe ตรวจสอบความเข้มสนามแม่เหล็ก
การบุผนังซับคลื่นไฮบริด 5 ด้าน: NSA ±3.5 dB | sVSWR < 5.5 dB

แผ่นเฟอร์ไรต์ไทล์ (Ferrite Tiles FT-100) ซับคลื่นย่านต่ำ 30–1000 MHz เสริมด้วยโฟมปิรามิดไฮบริดทนไฟ (Pyramidal Foam) รองรับถึง 40 GHz เต็ม 5 ด้าน (ผนัง 4 ด้าน + เพดาน)

🚪 ประตู RF Knife-Edge 💡 ไฟ DC LED RF-Free 🕳️ ท่อลม Honeycomb >18GHz 🧯 ดับเพลิงก๊าซ Novec 1230
ZONE 2
Shielded Control Room
SAFETY 0 V/m
ความปลอดภัยและทัศนวิสัยวิศวกร:
  • แยกพื้นที่ปลอดภัย 100%: สนามแม่เหล็ก RF E-Field = 0 V/m ทำงานได้ตลอดวัน
  • RF Observation Window: กระจกชีลด์ 2 ชั้น มองเห็นชิ้นงานใน Zone 1 สดชัดเจน
  • สภาพแวดล้อมทำงาน: ปรับอากาศ 24°C ±2°C ไร้คลื่นกวน เหมาะกับบุคลากรและคอมพิวเตอร์
คอนโซลควบคุมและเครื่องมือวิเคราะห์:
  • Master Workstation: ซอฟต์แวร์ทดสอบอัตโนมัติ (EMC32 / BAT-EMC) คุมระบบทั้งหมด
  • EMI Test Receiver: R&S ESR7 / Keysight N9038B สแกน Real-Time FFT
  • Patch Panel: แผงเชื่อมต่อสาย Coaxial N-Type, SMA, BNC ผ่านแผ่นชีลด์แน่นหนา
ระบบเซฟตี้ตัดวงจรฉุกเฉิน: ตัดการทำงานใน 5ms

แผงควบคุมระบบความปลอดภัยและปุ่มตัดวงจรฉุกเฉิน (E-Stop) พร้อมไฟสัญญาณหน้าห้อง ตัดเพาเวอร์แอมป์ทันทีที่ตรวจพบการเปิดประตูห้องทดสอบ

สื่อเชื่อมต่อไปยัง Zone 1 (Anechoic Chamber):
สายใยแก้วนำแสง Dual-Core Fiber Optic สัญญาณกวนข้ามสาย 0% ผ่านท่อ Waveguide ป้องกันคลื่นรั่ว
ZONE 3
Clean Power & Amp Room
THD < 0.3% PURE SINE
แหล่งจ่ายไฟบริสุทธิ์ & จำลองกริด:
  • Ultra-Clean AC Source: ความเพี้ยนต่ำ THD < 0.3% ตัดสัญญาณกวนกริดโรงงาน 100%
  • Harmonics & Flicker: รองรับทดสอบมาตรฐาน IEC 61000-3-2/3 และ IEC 61000-4-11
  • High-Voltage DC Sim: จ่ายไฟ DC 400V/800V สูงสุด 1,000V 200A สำหรับยานยนต์ EV
เพาเวอร์แอมป์คลื่น RF กำลังสูง:
  • RF Power Amplifiers: กำลังขับ 100W–3kW CW (80MHz–6GHz) สร้างสนาม 10–200 V/m
  • ระบบระบายความร้อน HVAC: ท่อดูดความร้อนสะสมเฉพาะทาง (5–15 kW Thermal Load)
  • RFI Power Filters >100 dB: ตู้ฟิลเตอร์กรองไฟ 1P/3P ขจัดสัญญาณรบกวนก่อนเข้าชิ้นงาน
ประสิทธิภาพการตัดแยกสัญญาณรบกวน: Attenuation > 100 dB

ป้องกันสัญญาณรบกวนทางไฟฟ้าจากโรงงานภายนอกไม่ให้หลุดรอดเข้าไปในห้องทดสอบ พร้อมแยกความร้อนและเสียงดังของเครื่องขยายสัญญาณออกจากห้องควบคุม

สื่อเชื่อมต่อไปยัง Zone 1 (Anechoic Chamber):
สาย Coaxial N-Type ทนกำลังสูงขับเสาอากาศ + สวิตช์ Safety Interlock ตัดแอมป์ใน 5ms เมื่อเปิดประตู
100% INTER-ZONE ISOLATION ระบบตัดแยกสัญญาณกายภาพสมบูรณ์แบบ: ไม่มีตัวนำโลหะตรงระหว่างห้องควบคุมกับห้องทดสอบ
Optical SCPI Bus High-Power RF Coaxial Filtered AC/DC Mains >100dB Hardware Interlock 5ms
SPECIFICATION MATRIX ตารางเปรียบเทียบข้อกำหนดทางวิศวกรรมจำแนกตาม 3 โซนสถาปัตยกรรม (Engineering Comparison Matrix)
ISO/IEC 17025 COMPLIANT
โหมดมุมมอง:
ผังจริงรองรับการทดสอบ ISO/IEC 17025
พารามิเตอร์วิศวกรรม Zone 1: Anechoic Chamber Zone 2: Control Room Zone 3: Clean Power & Amp
01 ประสิทธิภาพชีลด์ (IEEE 299) > 100 – 120 dB (10kHz–40GHz) > 80 – 100 dB (10kHz–18GHz) > 60 – 80 dB (แยกเสียงและความร้อน)
02 สภาวะสนามแม่เหล็ก RF & ความปลอดภัย สนาม RF เข้มข้นสูง (10–200 V/m) *ห้ามบุคลากรเข้าขณะทำการทดสอบ ปลอดภัย 100% (RF E-Field = 0 V/m) บุคลากรทำงานต่อเนื่องได้ตลอดทั้งวัน คลื่น RF วิ่งเฉพาะในสาย Coaxial ปิดสนิท พร้อมระบบเซฟตี้ E-Stop ตัดไฟใน 5ms
03 ระบบปรับอากาศ & โหลดความร้อน (HVAC) 23°C ± 2°C / 45–65% RH ผ่านท่อ Waveguide Honeycomb ไร้เสียงรบกวน 24°C ± 2°C มาตรฐานสำนักงาน เหมาะสำหรับวิศวกรผู้คุมและเครื่องคอมพิวเตอร์ ระบบระบายอากาศเฉพาะทาง (Exhaust) ดึงความร้อนสะสมของแอมป์ RF (5–15 kW Thermal Load)
04 คุณภาพไฟฟ้าและการกรองสัญญาณกวน ตู้กรอง EMI Filter > 100 dB แยกเฟสอิสระสำหรับชิ้นงาน EUT และแท่นหมุน True Online UPS สำรองไฟฟ้า ป้องกันไฟกระชากสำหรับเครื่องวัดและเวิร์กสเตชัน Ultra-Clean AC THD < 0.3% พร้อม DC Battery Simulator สูงถึง 1,000V 200A
05 สื่อนำสัญญาณเจาะผ่านผนังชีลด์ Fiber Optic + RF Bulkhead ท่อ Honeycomb และขั้วต่อ Precision N-Type / SMA RF Observation Window กระจกชีลด์ 2 ชั้น + แผง Patch Panel สื่อสาร LAN/Fiber RFI Feedthrough Filters วงจร Safety Interlock Switch ตัดเพาเวอร์ใน 5ms
06 การตรวจรับมอบ & รับรองผล NSA ±3.5 dB | sVSWR < 5.5 dB ตรวจรับรองตามมาตรฐาน IEEE 299 Shielding > 80 dB Ergonomic Master Workstation พร้อมใช้งาน THD < 0.3% Pure Sine IEC 61000-4-3 Field Calibration Pass
ผัง 3 โซนนี้รับประกันความปลอดภัยของบุคลากร RF E-Field = 0 V/m และตัดสัญญาณรบกวนข้ามสาย 100% ตามมาตรฐานสากล ปรึกษาออกแบบผังห้องจริงใน Stage 5 »
ระบบวิศวกรรมครบวงจร 10 หมวดที่ KABUKI IE ส่งมอบในสัญญา Turnkey เบ็ดเสร็จ: SINGLE CONTRACT • ZERO SYSTEM INTEGRATION RISK
1. โครงสร้างห้องชีลด์ Modu-Shield® & Hybrid Absorbers
2. ห้องควบคุมชีลด์ RF (Shielded Control Room ปลอดภัย 0 V/m)
3. แหล่งจ่ายไฟสะอาด AC Source THD <0.3% & DC EV 1,000V
4. เครื่องรับ EMI Test Receiver (CISPR 16-1-1 Real-time FFT)
5. เครือข่ายคัดแยกสัญญาณ LISN / AMN 1P/3P, HV-LISN & ISN
6. เครื่องกำเนิดสัญญาณกวน EMS (ESD 30kV, Surge, Burst, Transient)
7. เพาเวอร์แอมป์กำลังสูง RF Amplifiers 100W–3kW (80MHz–6GHz)
8. แท่นหมุน Turntable 1.5–20 ตัน, เสา Mast & 4WD EV Chassis Dyno
9. ซอฟต์แวร์ทดสอบอัตโนมัติ & กล้องใยแก้ว HD Fiber CCTV PTZ
10. ระบบความปลอดภัย RF Door Interlock, ดับเพลิงก๊าซ Novec 1230, ตรวจรับรอง NSA/sVSWR และพร้อมยื่นขอรับรอง ISO/IEC 17025 (รับประกัน 1 ปี)
INTERACTIVE ENGINEERING WORKBENCH (3-STEP PLANNER)

ระบบจำลองและวางแผนโครงการ EMC Turnkey อัจฉริยะ (3-Step Turnkey Engineering Planner)

วางแผนโครงการห้องปฏิบัติการ EMC ตามขั้นตอนวิศวกรรมจริง: Step 1 กำหนดสเปกห้องแล็บ & มิติพื้นที่ ➔ Step 2 เลือกจัดชุดเครื่องมือวัดมัลติแบรนด์ ➔ Step 3 วิเคราะห์งบประมาณและจุดคุ้มทุน (ROI) โดยระยะเวลาส่งมอบจริงจะปรับเปลี่ยนตามขนาดห้องปฏิบัติการ สเปกเครื่องมือที่เลือก และความพร้อมของพื้นที่หน้างานจริง

STEP 1: กำหนดประเภทห้องปฏิบัติการ มิติพื้นที่ & มาตรฐานเป้าหมาย (Turnkey Chamber & Standards Architecture)
เลือกสถาปัตยกรรมห้อง มิติพื้นที่จริง ชนิดแผงชีลด์ ประตู โฟมซับคลื่น แท่นหมุน ตู้กรองไฟ และอุปกรณ์ความปลอดภัยอาคารครบวงจร
STEP 1 OF 3 • CHAMBER ARCHITECTURE
2. มิติขนาดพื้นที่ติดตั้ง (L × W × H เมตร): พื้นที่: ~59.8 m² | ปริมาตร: ~358.8 m³
ยาว L m
กว้าง W m
สูง H m
สรุปสเปกห้องปฏิบัติการที่ออกแบบ (Live Blueprint BOM) ENGINEERING VERIFIED
🏛️ สถาปัตยกรรม: Semi-Anechoic Chamber 3m SAC
📐 มิติพื้นที่ติดตั้ง: ~9.2m (L) × 6.5m (W) × 6.0m (H) [พื้นที่ ~59.8 m²]
🛡️ เกณฑ์การลดทอน (SE): IEEE 299 > 100 dB (10kHz–40GHz) | NSA ±3.5 dB
🚪 ประตู & แผงชีลด์: บานเดี่ยว Knife-Edge + เหล็กกัลวาไนซ์ 2.0mm
🧱 โฟมซับคลื่น: Ferrite Tiles FT-100 + โฟมปิรามิด Hybrid
🔄 แท่นหมุน & เสา: Turntable 1.5–3.0 ตัน (Ø 1.5m) + Mast 1–4m
⚡ ตู้กรองไฟ EUT: 1P 230V 32A + 3P 400V 32A Filtered + AC Clean
🧯 อุปกรณ์อาคาร: Vents >18GHz, Fiber CCTV, DC LED, Novec 1230, Interlock
🎯 มาตรฐานสากลที่สอดคล้องพร้อมขอรับรอง ISO/IEC 17025:
CISPR 32 CISPR 35 IEC 61000-4-3 มอก. บังคับ ISO/IEC 17025
ถัดไป: ไปยัง Step 2 เลือกแบรนด์เครื่องมือวัด
STEP 2: ปรับแต่งผสมผสานแบรนด์เครื่องมือวัดอิสระ (100% Brand-Agnostic Multi-Vendor Synergy)
KABUKI IE ไม่ผูกมัดกับแบรนด์ใด — ท่านสามารถเลือกแบรนด์ที่ไว้วางใจได้ตามงบประมาณ KABUKI IE รับผิดชอบการบริหารจัดการและเชื่อมต่อระบบเบ็ดเสร็จ
STEP 2 OF 3 • MULTI-VENDOR SYNERGY
1. โครงสร้างห้องชีลด์ & ดูดซับ: Chamber
2. เครื่องรับ EMI & Spectrum Analyzer: Emission & Spectrum
3. แหล่งจ่ายไฟสะอาดเข้าห้องชิลด์ (Zone 3): Clean Power
4. เครื่องจำลองสัญญาณกวน EMS & ทรานเชียนต์: Immunity & Noise
5. เสาอากาศ, โพรบวัด และ GTEM/TEM Cell: Sensors & GTEM
6. เพาเวอร์แอมป์คลื่น RF (80MHz–6GHz): RF Amplifier
SYNERGY VERIFIED ผลการวิเคราะห์ความเข้ากันได้ของระบบมัลติแบรนด์ที่ท่านเลือก:
100% Interoperability Guaranteed by KABUKI IE
สถาปัตยกรรมและโพรโทคอลการเชื่อมต่อ (System Interfacing Protocol):
• การควบคุมคำสั่ง SCPI ผ่าน LXI Gigabit LAN & Optical Isolated GPIB Bus
• สัญญาณรบกวนข้ามสาย 0% ด้วยท่อสายใยแก้วนำแสง (Fiber-Optic Feedthrough) ผ่าน Bulkhead Panel
• แหล่งจ่ายไฟความเพี้ยนต่ำเชื่อมต่อกรอง EMI Filters >100dB แยกเฟสอิสระ
สรุปแบรนด์สากลที่บรรจุในชุด (Selected BOM):
1. 🏛️ ห้อง: EMCPIONEER
2. 📡 EMI: Rohde & Schwarz
3. ⚡ ไฟ: NF Corporation
4. ⚡ EMS: NoiseKen
5. 📡 เสา: Schwarzbeck
6. 🔊 แอมป์: AR (Amplifier Research)
สถาปัตยกรรมเส้นทางสายสัญญาณและกำลังไฟ 3 โซน (Interactive Signal & Power Routing): ISOLATED TOPOLOGY
🏛️ ZONE 1: CHAMBER
• เสาอากาศ TRILOG & Horn
• แท่นหมุน Turntable & EUT
• กล้องใยแก้ว Fiber CCTV
🖥️ ZONE 2: CONTROL ROOM
• Master Workstation & SCPI
• เครื่องรับ EMI Test Receiver
• จอสังเกตการณ์ผ่านกระจกชีลด์
⚡ ZONE 3: POWER & AMP ROOM
• แหล่งจ่ายไฟ THD < 0.3%
• เพาเวอร์แอมป์ RF 100W–1kW
• ตู้กรองสัญญาณ EMI Filter >100dB
Data/Video: Dual-Core Fiber Optic (สัญญาณรบกวน 0%) RF Drive: Double-Shielded Coaxial N-Type (Amp → Antenna) Clean Power: ผ่าท่อ Bulkhead Filter >100dB เข้าสู่ EUT
ออกแบบ วางระบบ จัดซื้อ และรับประกันเบ็ดเสร็จในสัญญาเดียว (Single Turnkey SLA)
ถัดไป: ไปยัง Step 3 คำนวณงบประมาณ & ROI
STEP 3: วิเคราะห์งบประมาณโครงการ & จุดคุ้มทุนเทียบส่งแล็บนอก (Turnkey Investment & Breakeven Simulator)
ปรับเลือกระดับแล็บหรือกรอกงบประมาณเพื่อดูผลประหยัดรวม สัดส่วนการลงทุน (40/45/15) และจุดคุ้มทุนเปรียบเทียบค่าส่งแล็บภายนอก
STEP 3 OF 3 • BUDGET & BREAKEVEN ROI
฿
฿2M (Pre-Comp) ฿15M (3m SAC) ฿38M (Auto SAC) ฿80M–฿100M+ (10m Complex)
🔵 ระดับกรอบงบประมาณ: โครงการมาตรฐาน Commercial 3m SAC (~฿14.5M) ตรวจสอบความสอดคล้องกับสเปก Step 1 & 2
🏛️ สเปกห้องแล็บ (จาก Step 1): Semi-Anechoic Chamber 3m SAC (~9.2m × 6.5m × 6.0m)
📡 ชุดฮาร์ดแวร์มัลติแบรนด์ (จาก Step 2): EMCPIONEER, R&S ESR7, NF Power THD <0.3%, NoiseKen, Schwarzbeck, AR Amp
💰 ศักยภาพที่ครอบคลุมในงบนี้: สอดคล้องเต็มรูปแบบ ครอบคลุมห้องชีลด์ (40%), เครื่องมือวัดหลัก (45%), และซอฟต์แวร์+ตรวจรับรอง ISO 17025 (15%)
⚙️ การส่งมอบและการรับประกัน: กำหนดส่งมอบปรับตามขนาดห้องและสเปกจริง, ตรวจรับรอง NSA/sVSWR และรับประกันระบบ 1 ปี
สัดส่วนงบประมาณ Turnkey (Investment Breakdown): คำนวณตามงบแพ็กเกจจริง
🏛️ ห้องชิลด์ & ดูดซับ (40%)
฿4,350,000
📡 เครื่องวัด EMC (45%)
฿4,893,750
⚙️ ซอฟต์แวร์+สอบเทียบ (15%)
฿1,631,250
ความเสี่ยงเชื่อมต่อ 0% ส่งมอบตามขนาดแล็บและสเปกจริง สัญญาเดียวรับประกันรวม 1 ปี
งบแพ็กเกจ Turnkey ครบวงจร KABUKI IE: ฿10,875,000 (รวมห้อง + ฮาร์ดแวร์ + ซอฟต์แวร์ครบชุด)
ประหยัดงบองค์กรได้ทันที: ฿3,625,000 ประหยัด 25%
จัดหาแยกชิ้นเอง: 14 – 18 เดือน (เสี่ยงปัญหาเชื่อมต่อล่าช้า) Turnkey ครบวงจร: กำหนดส่งมอบแม่นยำตามขนาดห้องและสเปกจริง
คำนวณจุดคุ้มทุนโครงการ (Payback Period vs. External Lab): BREAKEVEN ROI
รุ่น/ปี
บาท
ค่าส่งแล็บนอกสะสม 5 ปี: ฿12,000,000
ระยะเวลาคืนทุนห้องแล็บ: ~ 2.8 ปี (คุ้มทุนไว)
รักษาความลับทางเทคนิค 100% สิทธิลดหย่อนภาษี R&D 200–300%
MASTER 1-CLICK WORKFLOW INTEGRATION
รวบรวมแผนงานครบทั้ง 3 ขั้นตอน เข้าสู่แบบฟอร์มวิเคราะห์โครงการและขอใบเสนอราคา

ประมวลผลข้อมูลจำลองทั้งหมดจาก Stage 1 (สเปกห้องชีลด์), Stage 2 (ฮาร์ดแวร์มัลติแบรนด์) และ Stage 3 (งบประมาณ & ROI) ด้านบน ส่งตรงเข้าสู่แบบฟอร์มขอใบเสนอราคา Stage 5 ด้านล่างโดยอัตโนมัติในคลิกเดียว

STAGE 1
สถาปัตยกรรมห้อง & มิติ 3 โซน
ขนาดห้อง (LxWxH), แผงชีลด์ Modu-Shield, โฟมซับคลื่น, ประตู RF Door และผลรับน้ำหนักโครงสร้าง
STAGE 2
ชุดแบรนด์ฮาร์ดแวร์ทดสอบ
เครื่องรับ EMI Receiver, แอมป์ RF, เครื่องจำลอง EMS, เสาอากาศ, LISN และแหล่งจ่ายไฟคลีน
STAGE 3
กรอบงบประมาณ & คืนทุน ROI
ยอดงบประมาณเบ็ดเสร็จ, ส่วนลดแพ็กเกจ Turnkey KABUKI IE และระยะเวลาคืนทุนเทียบส่งแล็บนอก
ข้อมูลทั้ง 3 Stage จะถูกรวบรวมส่งลงแบบฟอร์มขอใบเสนอราคาในขั้นตอนที่ 5 พร้อมเลื่อนหน้าจอลงไปยังฟอร์มทันที
หมายเหตุด้านราคาและการประมาณการโครงการ (Budgetary Estimation Disclaimer): ตัวเลขงบประมาณ สัดส่วนการลงทุน และระยะเวลาคืนทุน (ROI) จากระบบจำลองนี้ เป็นการประมาณการเบื้องต้นเพื่อการศึกษาความเป็นไปได้และวางแผนโครงการ (Non-Binding Budgetary Estimate) ทั้งนี้ ราคาจริงอาจมีการปรับเปลี่ยนตามอัตราแลกเปลี่ยนเงินตราต่างประเทศ (EUR / USD / JPY), รอบการปรับราคาประจำปีของโรงงานผู้ผลิตต่างประเทศ และความพร้อมของพื้นที่หน้างานจริง โดยทาง KABUKI IE จะจัดทำแบบร่างผัง 3D CAD พร้อมเอกสารใบเสนอราคาทางการ (Official Quotation / Proposal) เพื่อยืนยันราคาสุดท้ายเป็นลายลักษณ์อักษรให้อีกครั้ง
พบปัญหาการใช้งานระบบจำลอง หรือต้องการเสนอแนะการคำนวณ?
สามารถแจ้งปัญหาการประมวลผลหรือเสนอแนะสูตรคำนวณตรงถึงทีมวิศวกรสถาปัตยกรรมระบบได้ทางอีเมล
Concept & Algorithm Design: Mr. Kritsana Yimsirikul, Application Engineer, Software Architecture Dept. (KABUKI IE CO., LTD.)
Mathematical Verification for Industrial Standards
SYSTEM INTEGRATION HARMONY Single Turnkey Contract

บูรณาการสถาปัตยกรรมเปิด: เชื่อมต่อเครื่องมือวัดข้ามแบรนด์อย่างไร้รอยต่อ

KABUKI IE ทำหน้าที่ Master Integrator ออกแบบให้เครื่องมือวัดชั้นนำระดับสากล (เยอรมนี ญี่ปุ่น สหรัฐฯ) ทำงานประสานเป็นหนึ่งเดียวผ่านซอฟต์แวร์กลาง ช่วยให้ท่านเลือกฮาร์ดแวร์ที่คุ้มค่าที่สุดในตารางเปรียบเทียบด้านล่าง โดยไร้ข้อผูกขาด 100%

ซอฟต์แวร์ควบคุมกลางรวมศูนย์ คุ้มค่าและประหยัดงบประมาณ ดูตารางเปรียบเทียบสเปกด้านล่าง
100% COMPLIANT
ตรงเกณฑ์ทุกมาตรฐาน
DC – 40 GHz
ย่านความถี่กว้างพิเศษ
MULTI-VENDOR
รวมระบบไร้รอยต่อ
ISO/IEC 17025
พร้อมยื่นตรวจรับรอง
STAGE 4 • CROSS-BRAND SPECIFICATION MATRIX (เลือกจัดชุดสเปกฮาร์ดแวร์ข้ามแบรนด์)

ขั้นตอนที่ 4: ตารางเปรียบเทียบสเปกเครื่องมือวัดและอุปกรณ์ห้องแล็บ EMC ข้ามแบรนด์ระดับสากล

เปรียบเทียบคุณสมบัติเชิงวิศวกรรม ย่านความถี่ มาตรฐานรับรอง และความเหมาะสมในการใช้งาน ระหว่างแบรนด์ชั้นนำระดับสากล (Rohde & Schwarz • Keysight • Schwarzbeck • NoiseKen • FCC • EMCPIONEER • NF • Kikusui • ITECH • AMETEK) เพื่อให้ทีมวิศวกรและผู้จัดซื้อสามารถกดเลือกสเปกเข้าสู่ใบเสนอราคาโครงการ Turnkey Lab ในขั้นตอนที่ 5 ได้อย่างโปร่งใส ไร้การผูกขาด

21 / 21 รายการ
หมวดอุปกรณ์ แบรนด์ & รุ่นฮาร์ดแวร์ พารามิเตอร์ทางเทคนิคหลัก มาตรฐานสากล & การใช้งาน การระบุสเปก
หมวดที่ 1 เครื่องรับสัญญาณ EMI & เครือข่ายจำลองสัญญาณ LISN (EMI Receivers & LISN Networks)
5 รายการฮาร์ดแวร์
EMI Receiver Rohde & Schwarz ESR7 เยอรมนี • CISPR 16-1-1 Compliant
9 kHz – 7 GHz (Real-time FFT Scan)
Peak, Quasi-Peak, CISPR-Average, RMS Detectors • Preselector ในตัว
CISPR 32 / 35 FCC Part 15
ห้องแล็บ 3m SAC ทดสอบอุปกรณ์คอมพิวเตอร์และมัลติมีเดีย
EMI Receiver Rohde & Schwarz ESW44 เยอรมนี • High-End Wideband FFT
2 Hz – 44 GHz (Ultra-Wideband)
Real-time Spectrum 80MHz • High Dynamic Range • ความไวตรวจจับสูงสุด
MIL-STD-461G DO-160G / 5G
แล็บการทหาร อากาศยาน และทดสอบคลื่นไมโครเวฟ 5G
EMI & Spectrum Keysight N9038B MXE / PXE สหรัฐอเมริกา • Real-Time EMI Receiver
20 Hz – 44 GHz • Real-Time Spectrum Analysis (RTSA)
Gapless Capture & FFT • Time-Domain Scan เร็วพิเศษ • CISPR 16-1-1 & MIL-STD
CISPR 16-1-1 MIL-STD-461
ตรวจจับสัญญาณรบกวนความถี่สูงแบบ Transient และ EMI คลื่นสั้นที่เกิดไม่ต่อเนื่อง
V-LISN 1-Phase Schwarzbeck NSLK 8127 เยอรมนี • Two-Line V-Network
9 kHz – 30 MHz • 50Ω / 50μH + 5Ω
พิกัดกระแส 16 A ต่อเนื่อง • Built-in 250μH Choke & Transient Limiter
CISPR 16-1-2 IEC 61000-6-3
วัด Conducted Emission บนสายไฟ 220 VAC เครื่องใช้ไฟฟ้า
HV-LISN EV Schwarzbeck NNHV 8123-200 เยอรมนี • High-Voltage Shielded LISN
100 kHz – 100 MHz • 1,000 VDC / 200 A
5μH || 50Ω โครงสร้างชีลด์หนาพิเศษ ป้องกันสัญญาณรบกวนภายนอก
CISPR 25 Class 5 ISO 7637-4
ทดสอบยานยนต์ไฟฟ้า EV Inverter, On-Board Charger, แบตเตอรี่ HV
หมวดที่ 2 แหล่งจ่ายไฟสะอาดความเพี้ยนต่ำ & เพาเวอร์แอมป์ RF กำลังสูง (Clean AC/DC & RF Power Amplifiers)
4 รายการฮาร์ดแวร์
Clean AC Source NF Corporation ES Series ญี่ปุ่น • Programmable AC Power Source
ความเพี้ยนฮาร์มอนิกต่ำพิเศษ THD < 0.3% • 2kVA – 6kVA
เอาต์พุต Pure Sine Wave สะอาดบริสุทธิ์ • ความเสถียรความถี่ 0.01% • Phase Lock
IEC 61000-3-2 IEC 61000-3-3
จ่ายไฟสะอาดเข้าห้องชิลด์เพื่อวัดฮาร์มอนิกและฟลิกเกอร์ของอุปกรณ์ไฟฟ้า
AC/DC Power Supply Kikusui PCR-WE2 Series ญี่ปุ่น • Compact High-Power AC/DC
1 kVA – 36 kVA • ย่านความถี่ DC ถึง 5 kHz
ความเร็ว Slew Rate สูงพิเศษ • จำลองสภาวะไฟตก ไฟดับ ไฟเกิน (Power Line Anomaly)
IEC 61000-4-11 ISO 16750-2
ทดสอบ Voltage Dips, Interruptions และไฟกระเพื่อมในชิ้นส่วนยานยนต์
Grid Simulator ITECH IT7800 Series Global • High Power Regenerative Grid
15 kVA – 960 kVA • พลังงานไหลสองทิศทาง (Bi-Directional)
หมุนเวียนพลังงานคืนระบบ 92% • จำลองกริดไฟฟ้า 3 เฟสสมบูรณ์แบบ • Built-in Power Meter
IEEE 1547 / EV IEC 61851
ทดสอบระบบอัดประจุยานยนต์ไฟฟ้า EV Charger และ Grid Inverter พลังงานสูง
RF Power Amplifier AR (Amplifier Research) 250S1G6 สหรัฐอเมริกา • Solid-State CW Broadband
0.7 GHz – 6.0 GHz • กำลังขับต่อเนื่องขั้นต่ำ 250 W CW
Linearity สูงพิเศษ 100% ทน Mismatch ทุกสภาวะ VSWR ไม่ตัดการทำงาน
IEC 61000-4-3 ISO 11452-2 (200V/m)
ยิงคลื่นสนามแม่เหล็กไฟฟ้าความแรงสูง Radiated Immunity ในห้อง SAC ยานยนต์
หมวดที่ 3 เครื่องกำเนิดสัญญาณรบกวน EMS & ทรานเชียนต์ (EMS Immunity & Transient Simulators)
6 รายการฮาร์ดแวร์
ESD Gun 30kV NoiseKen ESS-S3011A ญี่ปุ่น • Smart Electrostatic Gun
0.2 kV – 30.0 kV Contact & Air Discharge
ถอดเปลี่ยน RC Unit ได้ (150pF/330Ω, 330pF/2kΩ, 330pF/330Ω)
IEC 61000-4-2 ISO 10605
ทดสอบการปล่อยประจุไฟฟ้าสถิตทุกกลุ่มอุตสาหกรรม และยานยนต์
EFT / Burst NoiseKen FNS-AX3 ญี่ปุ่น • Fast Transient Simulator
แรงดันพัลส์สูงสุด 4.8 kV • Spike Repetition 2 MHz
Built-in 3-Phase CDN 480VAC/32A • มีโหมด Polarization สลับพัลส์อัตโนมัติ
IEC 61000-4-4 IEC 61851 EV
ทดสอบภูมิคุ้มกันสัญญาณกวนแบบพัลส์กระชากเร็วในตู้ควบคุมและ EV Charger
Lightning Surge NoiseKen LSS-F03 Series ญี่ปุ่น • Combination Surge Generator
แรงดันเสิร์จสูงสุด 6.6 kV (1.2/50μs & 8/20μs)
Phase Angle Control 0°–360° • มี CDN เฟสเดียวในตัว รองรับ EUT 240V/16A
IEC 61000-4-5 ITU-T K Series
ทดสอบการทนฟ้าผ่าและแรงดันกระชากในระบบไฟฟ้าอาคารและโครงข่ายโทรคม
Auto Transient NoiseKen ISS-7650 Series ญี่ปุ่น • Automotive Surge Simulator
พัลส์ 1, 2a, 3a/3b, 5a/5b (Load Dump) 200V/100A
Arbitrary Waveform Generator • กำหนดรูปคลื่นพัลส์ตาม OEM เฉพาะรายได้
ISO 7637-2 ISO 16750-2
ทดสอบความคงทนต่อไฟกระชากในรถยนต์ กล่อง ECU และระบบอิเล็กทรอนิกส์ยานยนต์
Impulse Noise NoiseKen INS-4001 / INS-AX2 ญี่ปุ่น • High-Frequency Impulse Simulator
แรงดันพัลส์ 50V – 2,000V • Rise Time เร็วพิเศษ < 1 ns (50ns Width)
จำลองสัญญาณกวนหน้าสัมผัสสวิตช์ สปาร์ก และ Inductive Load สลับขั้ว +/- อัตโนมัติ
JEM-TR 177 NECA TR-28
ทดสอบวงจรไมโครคอนโทรลเลอร์ ตู้คอนโทรลโรงงาน และเซนเซอร์ที่ไวต่อสัญญาณ Impulse
Multifunction EMS AMETEK CTS / EM Test Compact NX5 เยอรมนี/สวิตเซอร์แลนด์ • All-In-One Immunity
EFT/Burst สูงสุด 5.5 kV • Combination Surge 5.0 kV • Power Dips
Built-in CDN 1-Phase / 3-Phase • จอสัมผัสสี ควบคุมอิสระและสั่งการผ่านซอฟต์แวร์
IEC 61000-4-4/5/11 ANSI C62.41
เครื่องรวมการทดสอบทรานเชียนต์และไฟกระชากสมบูรณ์แบบในตู้เดียว
หมวดที่ 4 เสาอากาศบรอดแบนด์, โพรบวัดสนามคลื่น & TEM Cell (Broadband Antennas & Field Probes)
3 รายการฮาร์ดแวร์
TRILOG Antenna Schwarzbeck VULB 9168 เยอรมนี • Hybrid TRILOG Broadband
25 MHz – 8 GHz Broadband • ทนกำลังขับ RF 1,000 W
ผสาน Biconical + Log-Periodic ในเสาเดียว • Low VSWR < 2.0
CISPR 16-1-4 IEC 61000-4-3
วัด Radiated Emission & Radiated Immunity 80MHz–6GHz ในห้อง SAC
BCI Probe 1kW FCC F-120-9A BCI Probe สหรัฐอเมริกา • High-Power Injection
10 kHz – 230 MHz • ทนกำลังอินพุต CW สูงถึง 1,000 W
รูร้อยสายขนาด 40mm • มีระบบระบายความร้อน Forced Air Cooling
ISO 11452-4 MIL-STD CS114
ฉีดกระแส RF ความแรงสูงเข้าสาย Harness ชิ้นส่วนยานยนต์และการบิน
TEM / GTEM Cell FCC-TEM-JM1 / GTEM 250 Station สหรัฐอเมริกา/สากล • TEM / GTEM Cell Suite
ย่านความถี่ DC – 6 GHz (และ GTEM ถึง 18 GHz) • 50 Ω Impedance
สร้างสนามแม่เหล็กไฟฟ้าสม่ำเสมอ TEM Mode • ไม่ต้องใช้ห้องชีลด์ขนาดใหญ่ • คอร์ริเลชัน OATS
IEC 61000-4-20 ISO 11452-3
ทดสอบ Radiated Emission & Immunity ชิ้นส่วนขนาดเล็ก บอร์ด PCB และโมดูล EV/IoT
หมวดที่ 5 โครงสร้างห้องชีลด์โมดูลาร์ & วัสดุดูดกลืนคลื่นวิทยุ (Modular RF Enclosures & Absorbers)
3 รายการฮาร์ดแวร์
Shielded Room EMCPIONEER PIONEER-SR100 จีน • Modular Pan-type Enclosure
Shielding > 100 – 120 dB (14 kHz – 40 GHz)
เหล็กกัลวาไนซ์ 2mm สลักคู่ • ประตู Dual Knife-edge Beryllium Copper
IEEE 299 EN 50147-1
โครงสร้างห้องชีลด์หลักสำหรับ 3m SAC, ห้องเซิร์ฟเวอร์ และห้องสอบเทียบ
RF Absorber EMCPIONEER PIONEER-HYB45 จีน • Hybrid Pyramidal + Ferrite Tiles
30 MHz – 40 GHz • Reflectivity > 20 – 45 dB
โฟม Polyurethane ทนไฟ UL94 V-0 ผสานกระเบื้อง Ferrite แดมป์คลื่นต่ำ
CISPR 16-1-4 ANSI C63.4
บุผนังและเพดานห้อง Anechoic Chamber ให้ค่า NSA ±4dB และ sVSWR < 6dB
Anechoic Chamber Frankonia SAC-3 Plus เยอรมนี • Premium 3m SAC with Frankosorb®
NSA ±3.5 dB (30MHz–1GHz) • sVSWR < 5 dB (1GHz–40GHz)
วัสดุดูดซับ Frankosorb® ฟิล์มบางไม่ติดไฟ มาตรฐาน DIN EN 13501-1 Class A2
CISPR 16-1-4 ISO/IEC 17025
ห้องทดสอบระดับพรีเมียมสำหรับ Tier-1 อุตสาหกรรมยานยนต์ยุโรปและอากาศยาน
อุปกรณ์ทุกชิ้นเป็นของแท้ 100% พร้อมใบ Certificate การสอบเทียบ ISO/IEC 17025 สามารถปรับเปลี่ยนชุดตามสเปกและงบประมาณโครงการได้ ปรึกษาวิศวกรเลือกชุดอุปกรณ์
ขั้นตอนถัดไป ส่งมอบสเปกและฮาร์ดแวร์ข้ามแบรนด์ที่เลือก เข้าสู่ขั้นตอนที่ 5: ปรึกษาโปรเจกต์และขอใบเสนอราคา Turnkey
STAGE 5 • TURNKEY EMC PROJECT CONSULTATION & QUOTATION

ปรึกษาโปรเจกต์ออกแบบและจัดทำห้องปฏิบัติการ EMC แบบ Turnkey

แจ้งรายละเอียดเบื้องต้น หรือเลือกสเปกจากตาราง Cross-Brand ด้านบน ทีมวิศวกรผู้เชี่ยวชาญพร้อมออกแบบ Layout และจัดทำข้อเสนอราคา Turnkey ตอบโจทย์ครบวงจร

บริการให้คำปรึกษาฟรี
Free Consultation & Site Survey
นำข้อมูลเข้าสู่แบบฟอร์ม Turnkey เรียบร้อย:
รายการสเปกและอุปกรณ์ที่เลือกจากระบบ (Selected Hardware Bill of Materials):
ลากไฟล์ผังห้อง / แบบ Layout มาวางที่นี่ หรือ คลิกเลือกไฟล์
(งดส่งภาพชั่วคราว สามารถพิมพ์ระบุข้อมูลในช่องด้านบนได้ครับ • รองรับ PDF ขนาดสูงสุด 10MB)
บริการให้คำปรึกษาและประมาณการงบประมาณฟรี • จัดทำ Proposal พร้อมแบบ 3D Layout ภายใน 7 วันทำการ (ใบเสนอราคาทางการจะระบุระยะเวลายืนยันราคา Validity Period ตามมาตรฐานวิศวกรรม)
TURNKEY PROJECT METHODOLOGY

6 ขั้นตอนการดำเนินโปรเจกต์ EMC Laboratory แบบ Turnkey ของ KABUKI IE

กระบวนการวิศวกรรมมาตรฐานที่สะท้อนรอบการผลิตจริงของวัสดุห้องชีลด์และเครื่องมือวัดความเที่ยงตรงสูง (Custom Fabrication Lead Time 24 – 28 สัปดาห์) ส่งมอบห้องแล็บพร้อมใช้งานและรับประกัน 1 ปีเต็ม

1
สำรวจพื้นที่ & กำหนดมาตรฐาน
สัปดาห์ที่ 1 – 2

สำรวจพื้นที่จริง ตรวจวัดระดับคลื่นรบกวนภายนอก (Ambient RF), วิเคราะห์พิกัดรับน้ำหนักพื้น และกำหนดมาตรฐานทดสอบเป้าหมาย

2
ออกแบบ 3D CAD & RF Simulation
2 – 4 สัปดาห์

จำลองการกระจายคลื่น (Simulation), วางผัง 3D Layout ห้อง, กำหนด Quiet Zone, ประตู RF Door, ท่อ Waveguide และระบบ Clean Ground

3
สั่งผลิตวัสดุ & นำเข้าเครื่องมือ
24 – 28 สัปดาห์

รอบสั่งผลิตพิเศษแผงชีลด์, แผ่น Ferrite Tiles, โฟมซับคลื่น, ประตู RF Door และผลิตนำเข้าเครื่องมือวัด EMI/EMS จากต่างประเทศ (Lead Time 24 – 28 สัปดาห์)

4
ก่อสร้างห้องชีลด์ & ติดตั้งระบบ
8 – 12 สัปดาห์

ประกอบห้องชีลด์สำเร็จรูป Modu-Shield, ติด Absorber, ติดตั้งประตู RF Door, ท่อแอร์ Waveguide, ตู้ฟิลเตอร์ไฟ และแท่นหมุน Turntable (ระยะเวลาก่อสร้าง 8 – 12 สัปดาห์)

5
รวมระบบ & ตรวจรับรอง ISO 17025
2 – 3 สัปดาห์

เดินสาย RF Coax & ใยแก้ว Fiber CCTV, วัด Shielding Effectiveness (IEEE 299), NSA/sVSWR และสอบเทียบเครื่องมือวัดทุกรายการ ISO/IEC 17025

6
ส่งมอบห้องแล็บ & ฝึกอบรม
รับประกัน 1 ปีเต็ม

ส่งมอบห้องแล็บพร้อมเอกสารรับรอง, อบรมวิศวกรผู้ใช้งานจริง (Hands-on Training) และรับประกันระบบแบบเบ็ดเสร็จ 1 ปีเต็ม (Single SLA)

Turnkey ครบวงจร

ออกแบบ จัดหา ติดตั้ง ทดสอบ สอบเทียบ และฝึกอบรม ครบจบในที่เดียว

แบรนด์ชั้นนำระดับโลก

พันธมิตร EMCPIONEER, FCC, Schwarzbeck และแบรนด์เครื่องมือวัดระดับสากล

สอบเทียบ ISO 17025

ทุกเครื่องมือผ่านการสอบเทียบตามมาตรฐาน ISO/IEC 17025 พร้อมใบรับรอง

รับประกัน 1 ปีเต็ม

รับประกันครอบคลุมโครงสร้างห้องชีลด์ วัสดุป้องกันคลื่น และฮาร์ดแวร์เครื่องมือวัดทุกรายการในสัญญาเดียว

EMC TURNKEY KNOWLEDGE BASE & FAQ

คำถามที่พบบ่อยเกี่ยวกับการสร้างห้องปฏิบัติการ EMC Turnkey

รวบรวมข้อสงสัยเชิงวิศวกรรม มาตรฐานสากล กรอบงบประมาณ และขั้นตอนการตรวจรับรองห้องแล็บ Turnkey 19 ข้อ จากประสบการณ์จริงของทีมวิศวกร KABUKI IE

19 / 19 คำถาม

ขึ้นอยู่กับขนาดห้องและจำนวนเครื่องมือ: ตู้ทดสอบขนาดเล็ก (RF Shielded Box) เริ่มต้นหลักแสน ห้อง 3-Meter SAC พร้อมเครื่องมือ EMI พื้นฐาน เริ่มต้นหลักล้าน ไปจนถึงห้อง 10-Meter พร้อม Full EMI+EMS Equipment ระดับหลายสิบล้านบาท เราจัดทำ Proposal แยกรายการให้โปร่งใสทุกรายการ

ใช้เวลาเฉลี่ยประมาณ 4 ถึง 8 เดือน: โดยเฉลี่ยประมาณ 4 – 8 เดือน ขึ้นอยู่กับขนาดและความซับซ้อนของห้อง ตู้ขนาดเล็กอาจเสร็จใน 2 เดือน ห้องขนาดใหญ่ระดับ Automotive อาจใช้เวลา 8 – 12 เดือน ทั้งนี้รวมระยะเวลาจัดส่งเครื่องมือจากต่างประเทศแล้ว

ได้แน่นอนครับ: ทาง KABUKI IE สามารถจัดชุดเครื่องมือทดสอบ EMI/EMS เสาอากาศ LISN และอุปกรณ์เสริมแยกต่างหากได้ เหมาะสำหรับลูกค้าที่มีห้องทดสอบอยู่แล้วแต่ต้องการเสริมเครื่องมือหรืออัปเกรดเครื่องมือเก่า

รองรับการขอรับรองตามมาตรฐาน ISO/IEC 17025 ได้ 100%: เราออกแบบห้องให้สอดคล้องกับข้อกำหนดของ ISO/IEC 17025 ทั้งมิติด้านขนาดห้อง, NSA (Normalized Site Attenuation), Shielding Effectiveness, อุปกรณ์สอบเทียบแล้ว และระบบจัดเก็บข้อมูลทดสอบ สามารถยื่นขอ Accreditation กับหน่วยงานรับรอง เช่น สมอ. (TISI), NABL, A2LA ได้ทันที

มีสัญญาบำรุงรักษาประจำปี (AMC) ครบวงจร: เรามีแพ็กเกจ Annual Maintenance Contract (AMC) ครอบคลุมการตรวจสอบค่า Shielding Effectiveness ประจำปี, สอบเทียบเครื่องมือรายปี, เปลี่ยน Absorber / Finger ที่เสื่อมสภาพ และ Remote/On-site Technical Support ตลอดอายุการใช้งาน

โครงสร้างและพื้นที่: ต้องการความสูงเคลียร์ขั้นต่ำ (Clear Height) 5.5 – 6.0 เมตรสำหรับห้อง SAC 3m และ 8.5 – 10.0 เมตรสำหรับห้อง SAC 10m เพื่อติดตั้งโครงสร้างเหล็กชิลด์และแผ่น Absorber บนเพดาน, พื้นอาคารต้องรับน้ำหนักได้ไม่น้อยกว่า 1.5 – 2.5 ตัน/ตร.ม. เพื่อรองรับแท่นหมุน Turntable และโครงสร้างห้อง, ระบบกราวด์อิสระ (Dedicated Earth Grounding) สำหรับงานวัดเครื่องมือโดยเฉพาะค่าความต้านทาน < 1 โอห์ม, และระบบระบายอากาศแบบปรับอากาศปราศจากคลื่นแม่เหล็ก (Non-magnetic HVAC) ผ่านท่อ Waveguide Honeycomb Vents

Pre-compliance vs Full-compliance: ห้องแบบ Pre-compliance ออกแบบมาเพื่อการคัดกรอง ดีบัก และค้นหาปัญหา EMI ในขั้นตอนวิจัยพัฒนา (R&D) สามารถใช้ห้องขนาดกะทัดรัด (Compact Chamber) หรือ TEM Cell ร่วมกับ Spectrum Analyzer และเสาอากาศพื้นฐาน ช่วยประหยัดงบประมาณโครงการได้กว่า 60 – 70% ในขณะที่ห้อง Full-compliance มุ่งเน้นการออกผลทดสอบทางการเพื่อการรับรองผลิตภัณฑ์ ต้องใช้ห้อง SAC ขนาด 3m หรือ 10m ที่ผ่านเกณฑ์ NSA (Normalized Site Attenuation) ±4 dB, เครื่อง EMI Test Receiver ที่เป็นไปตามมาตรฐาน CISPR 16-1-1 เต็มรูปแบบ, เสาอากาศสอบเทียบ ISO 17025 ทุกย่าน และระบบซอฟต์แวร์ควบคุมการวัดอัตโนมัติ

การตรวจสอบค่าการลดทอนคลื่น (Shielding Effectiveness): ดำเนินการทดสอบและออกรายงานตามมาตรฐาน IEEE 299 หรือ EN 50147-1 ครอบคลุมทุกย่านความถี่วิกฤต ได้แก่ ย่านสนามแม่เหล็ก (Magnetic Field 10 kHz – 30 MHz), ย่านเรโซแนนซ์ (Resonant Range 30 MHz – 1 GHz), และย่านคลื่นระนาบไมโครเวฟ (Plane Wave 1 GHz – 18/40 GHz) โดยห้องชิลด์มาตรฐานต้องมีค่าลดทอนสัญญาณรบกวนไม่น้อยกว่า 100 dB พร้อมตรวจสอบแนวเชื่อมแผ่นโลหะ ประตูทางเข้า RF Door, ช่องระบายอากาศ Honeycomb และตัวกรองไฟ Power Filter ทุกจุดอย่างละเอียดก่อนส่งมอบงาน

สถาปัตยกรรมเปิดแบบ Multi-Vendor: ซอฟต์แวร์ที่ KABUKI IE จัดหาและติดตั้งสามารถเชื่อมต่อควบคุมเครื่องมือวัดชั้นนำระดับสากลได้อย่างหลากหลาย เช่น Rohde & Schwarz, Keysight, Schwarzbeck, Fischer Custom Communications (FCC), NoiseKen, Teseq, และ EM Test ผ่านการสื่อสาร GPIB, LAN, และ USB สามารถควบคุมการปรับความสูง-โพลาไรเซชันของเสาอากาศ (Antenna Mast), ควบคุมแท่นหมุนชิ้นงาน (Turntable 360 องศา), ทำ Peak Search, Quasi-Peak Remeasurement อัตโนมัติ และสร้างรายงานผลการทดสอบสำเร็จรูปตามเทมเพลตมาตรฐานสากลได้ในคลิกเดียว

เกณฑ์การวัด Field Uniformity (UFA): การทดสอบ Radiated Immunity (RS) ต้องมีการคาริเบรตความสม่ำเสมอของสนามไฟฟ้าบนระนาบสมมุติ (Uniform Field Area ขนาด 1.5m × 1.5m รวม 16 จุดวัด) โดยค่าความเข้มสนามแม่เหล็กไฟฟ้าอย่างน้อย 75% ของจุดวัด (ไม่น้อยกว่า 12 จาก 16 จุด) ต้องมีความแปรปรวนอยู่ในเกณฑ์ 0 ถึง +6 dB ที่ระดับความแรงสนาม 1 V/m, 3 V/m, 10 V/m หรือ 30 V/m ตามมาตรฐาน IEC 61000-4-3 โดยทีมวิศวกร KABUKI IE ทำการวัดด้วยหัววัด Isotropic Field Probe พร้อมซอฟต์แวร์บันทึกและคำนวณกำลังส่งของ Power Amplifier อัตโนมัติ

การผสานคุณสมบัติแบบ Hybrid Absorber: แผ่น Ferrite Tile มีความหนาเพียง 6.3 – 6.7 mm ช่วยประหยัดพื้นที่ห้องได้อย่างมาก และมีคุณสมบัติดูดกลืนคลื่นย่านความถี่ต่ำได้ดีเยี่ยม (30 MHz – 1 GHz) แต่ประสิทธิภาพจะลดลงเมื่อความถี่สูงเกิน 1 GHz ขึ้นไป ดังนั้นในการออกแบบห้อง Full-compliance จึงต้องติดตั้ง Polyurethane Foam Pyramidal Absorber (โฟมกรวยคาร์บอน) ทับด้านบน Ferrite Tile กลายเป็นระบบไฮบริด (Hybrid Absorber) ทำให้ห้องสามารถดูดกลืนคลื่นได้ครอบคลุมกว้างขวางตั้งแต่ 30 MHz ถึง 18 GHz หรือ 40 GHz รองรับทั้งมาตรฐาน CISPR 16, CISPR 25, MIL-STD-461 และข้อกำหนดด้านความปลอดภัยไม่ลามไฟ (Fire Retardant ตาม NRL 8093)

ระบบเฉพาะทางสำหรับ Automotive ALSE: ต้องออกแบบห้องชิลด์แบบบุวัสดุดูดกลืนคลื่น (Absorber-Lined Shielded Enclosure: ALSE) พร้อมโต๊ะทดสอบโครงสร้างทองแดงหรือสแตนเลส (Ground Plane Table ขนาดกว้าง ≥ 2.5m × 1.0m) ซึ่งมีการบอนดิ้งเข้ากับผนังห้องด้วยแผ่นทองแดงความต้านทานต่ำกว่า 2.5 mΩ, ใช้ระบบ HV-LISN (High-Voltage DC LISN) สำหรับชุดแบตเตอรี่และระบบขับเคลื่อน EV พิกัดสูงสุด 1,000V / 400A, ติดตั้งชุดเชื่อมต่อสัญญาณผ่านใยแก้วนำแสง (Fiber Optic Links) สำหรับสัญญาณ CAN-FD, LIN, Automotive Ethernet เพื่อให้ EUT ทำงานได้อย่างสมบูรณ์โดยไม่มีสัญญาณรบกวนจากภายนอกเข้าไปแทรกแซง

หัวใจของการป้องกันสัญญาณรั่วไหล (Penetration Shielding): สายไฟหรือสายสัญญาณทุกเส้นที่เจาะทะลุผนังห้องชิลด์จะทำหน้าที่เสมือนเสาอากาศนำสัญญาณรบกวนภายนอกเข้ามาภายในห้อง ระบบ Turnkey ของ KABUKI IE จึงติดตั้ง Power Line Shielding Filter คุณภาพสูงที่มีค่า Insertion Loss มากกว่า 100 dB ในย่าน 14 kHz – 10 GHz (หรือ 40 GHz) แยกอิสระระหว่างไฟเฟสเดียวและ 3 เฟส พร้อมระบบกราวด์ Leakage Current ตามมาตรฐานความปลอดภัย สำหรับสายสัญญาณข้อมูล (Ethernet LAN, USB, HDMI) จะแปลงสัญญาณเป็นแสงผ่าน Fiber Optic Feedthrough หรือร้อยผ่านท่อ Waveguide Below Cutoff ป้องกันคลื่นแม่เหล็กไฟฟ้ารั่วไหล 100%

การรับรองความถูกต้องของสนามทดสอบ:
• NSA (30 MHz – 1 GHz): เป็นการวัดและเปรียบเทียบการลดทอนคลื่นของห้องกึ่งไร้เสียงสะท้อน (SAC) เทียบกับสนามเปิดในอุดมคติ (OATS) เกณฑ์มาตรฐานกำหนดให้ค่าเบี่ยงเบนทางทฤษฎีต้อง ไม่เกิน ±4 dB เพื่อรับประกันความแม่นยำในการวัด Radiated Emission (RE)
• sVSWR (1 GHz – 18 GHz): เป็นการประเมินการสะท้อนคลื่นไมโครเวฟในบริเวณพื้นที่ทดสอบ (Quiet Zone) ตามเกณฑ์ CISPR 16-1-4 และ ANSI C63.4 ค่า sVSWR ต้อง ไม่เกิน 6 dB (หรือการสะท้อนจากผนังห้อง < -10 dB) โดย KABUKI IE มีเสาอากาศ Biconical, Log-Periodic และ Horn พร้อมระบบเสากระโดงอัตโนมัติในการตรวจวัดและออกใบรับรองส่งมอบงาน

ชุดอุปกรณ์ต่อพ่วงตามมาตรฐานสากล:
• ฝั่ง Conducted Emission (CE - CISPR 16/CISPR 32): ต้องมี Line Impedance Stabilization Network (LISN/AMN เช่น 50Ω / 50µH + 5Ω หรือ 50Ω / 5µH), Transient Limiter (ป้องกัน Pulse ทำลาย RF Receiver), Impedance Stabilization Network (ISN สำหรับสายสื่อสาร Cat5/Cat6), และ RF Current Probes
• ฝั่ง Conducted Immunity (CS - IEC 61000-4-6 / ISO 11452-4): ต้องมี Coupling/Decoupling Networks (CDN ชนิด M-type สำหรับสายไฟ, T-type/RJ45 สำหรับสายสัญญาณ), EM-Clamp สำหรับสายเคเบิลมัดรวม, Bulk Current Injection (BCI Probe พร้อม Calibration Jig), Power Amplifier (ย่าน 150 kHz – 80/230 MHz) และ Dual Directional Coupler วัดกำลังตกกระทบและกำลังสะท้อน

รวมชุดทดสอบ Transient ครบวงจร: KABUKI IE สามารถจัดชุดทดสอบ Transient Immunity เข้าเป็นส่วนหนึ่งของระบบ Turnkey ได้อย่างสมบูรณ์ ประกอบด้วย เครื่องกำเนิดสัญญาณรบกวนอัจฉริยะ (Multi-function Generator) รองรับ:
  • IEC 61000-4-2 (ESD): ปืนปล่อยประจุไฟฟ้าสถิต ปรับแรงดัน Contact Discharge ได้สูงสุด 30 kV และ Air Discharge สูงสุด 30 kV พร้อมโต๊ะทดสอบไม้ แผ่นกราวด์ HCP/VCP และสายต่อต้านทาน Bleeder Resistor 470 kΩ
  • IEC 61000-4-4 (EFT/Burst): สัญญาณรบกวนพัลส์ความถี่สูง แรงดันสูงสุด 5 kV พร้อม Capacitive Coupling Clamp
  • IEC 61000-4-5 (Surge): คลื่นกระชากฟ้าผ่า Combination Wave 1.2/50µs - 8/20µs แรงดันสูงสุด 6 kV / 10 kV พร้อม Coupling Network
  • IEC 61000-4-11 (Dips & Interruptions): การจำลองไฟตก ไฟดับชั่วขณะ และไฟกระพริบ

ความทนทานต่อสนามแม่เหล็กไฟฟ้าสูงและความเงียบทางคลื่น: กล้องวงจรปิดทั่วไปมีวงจรอิเล็กทรอนิกส์และสายไฟที่ปล่อยคลื่นสัญญาณรบกวนออกมา ซึ่งจะทำลายการวัด Radiated Emission อีกทั้งในระหว่างการทดสอบ Radiated Immunity เมื่อยิงสนามไฟฟ้าความเข้มสูง (10 V/m ถึง 200 V/m) กล้องทั่วไปจะหยุดทำงานหรือเสียหายทันที ระบบกล้องของ KABUKI IE จึงถูกสร้างในตัวเรือนป้องกันคลื่น (Heavy-Duty Shielded Enclosure ทนสนามแม่เหล็กไฟฟ้าได้ > 200 V/m) ส่งสัญญาณภาพและคำสั่งควบคุม Pan/Tilt/Zoom ผ่านสาย ใยแก้วนำแสง (Fiber Optic) 100% ช่วยให้วิศวกรเฝ้าสังเกตพฤติกรรมของชิ้นงาน EUT ได้อย่างปลอดภัย ไร้สัญญาณรบกวน

วัสดุไม่นำไฟฟ้าและระบบขับเคลื่อนไร้คลื่นรบกวน: แท่นหมุนชิ้นงาน (Turntable) และเสากระโดงสายอากาศ (Antenna Mast) ที่ตั้งอยู่ภายในห้องต้องผลิตจากวัสดุที่มีค่าไดอิเล็กทริกต่ำและไม่สะท้อนคลื่น (Non-metallic / Low-permittivity materials เช่น ไม้อัดอบแห้งเคลือบพิเศษ, FRP หรือไฟเบอร์กลาสเสริมแรง) เพื่อไม่ให้บิดเบือนทิศทางคลื่นวิทยุ ตัวมอเตอร์ขับเคลื่อน ชุดเกียร์ และเอ็นโค้เดอร์จะถูกติดตั้งซ่อนอยู่ใต้แผ่นระนาบพื้น Ground Plane พร้อมกล่องชิลด์ป้องกันคลื่น และควบคุมการหมุน 360° ปรับระดับความสูง 1 – 4 เมตร และปรับโพลาไรเซชันแนวนอน/แนวตั้ง ผ่านสายใยแก้วนำแสงตามมาตรฐาน CISPR 16

โครงสร้างแบบโมดูลาร์ถอดประกอบได้ 100%: โครงสร้างห้องชีลด์ของ KABUKI IE ใช้ระบบ Pan-Type Modular Shielding System แผ่นเหล็กชุบสังกะสีกัลวาไนซ์คุณภาพสูง หนา 2.0 mm ผ่านการพับขอบ 4 ด้านอย่างแม่นยำด้วยเครื่องจักร CNC และยึดประกบด้วยน็อตสลักเกลียวความถี่สูงร่วมกับตาข่าย RF Mesh Gasket ยืดหยุ่นพิเศษ ทำให้ระบบมีความแข็งแรงคงทน ไม่บิดงอ และสามารถรื้อถอน (Dismantling), ขยายขนาดความกว้างยาว (Expansion), หรือเคลื่อนย้ายไปประกอบติดตั้งใหม่ในโรงงานหรืออาคารอื่นได้ 100% โดยยังคงรักษาค่าประสิทธิภาพการลดทอนคลื่น (Shielding Effectiveness > 100 dB) ไว้อย่างสมบูรณ์ แตกต่างจากห้องระบบเชื่อมตาย (Continuously Welded) ที่ไม่สามารถเคลื่อนย้ายได้
สงวนลิขสิทธิ์: ป้องกันการบันทึกรูปภาพและคัดลอกข้อมูล
